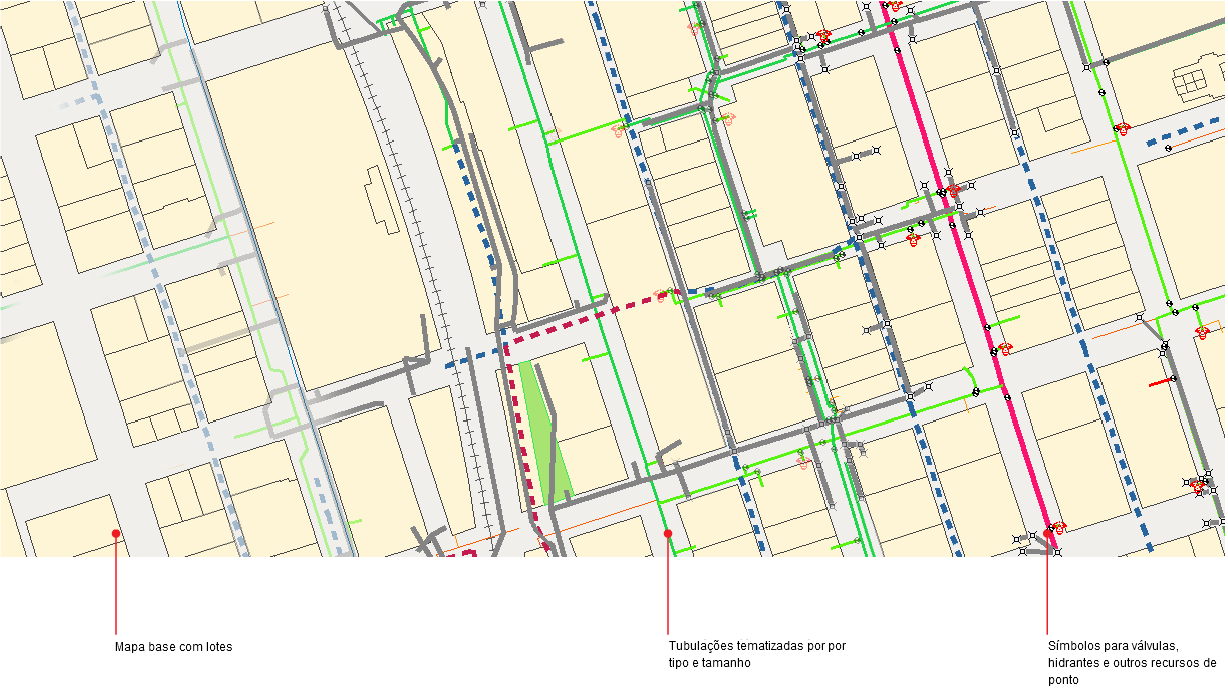

Este mapa de um sistema de distribuição de água é composto de operações armazenadas em um conjunto de arquivos SDF.
A origem de recurso pode ser um banco de dados (como o Oracle, ArcSDE, SQL Server ou MySQL), um arquivo de origem do recurso (como SDF ou SHP), um servidor da Web (como WFS) ou uma tabela de dados de geometria do recurso (como o Microsoft Access).
Quando você se conecta com a uma origem de recurso, selecione os tipos de recursos para incluir em seu mapa. Cada tipo de recurso é denominado uma classe de recurso . O AutoCAD Map 3D exibe todos os recursos das classes de recurso selecionadas em seu mapa, e cada classe de recurso se torna uma camada no Gerenciador de exibição. Por exemplo, uma classe de recurso chamada Estradas contém ruas individuais e aparece em uma camada chamada Estradas no Gerenciador de exibição. Você pode aplicar um único estilo para esta camada, e todas as ruas na camada irão utilizar esse estilo.
Um esquema é a definição de múltiplas classes de recurso e os relacionamentos entre elas. Ele determina os critérios que um recurso individual deve atender para ser um membro de uma determinada classe de recurso. Para algumas origens de recurso, é possível adicionar e editar um esquema e suas classes de recursos e propriedades. Para obter mais informações sobre a edição de esquemas, consulte Sobre esquemas.
Para armazenamentos de dados que suportam classes de recurso com múltiplas geometrias (Oracle, ArcSDE, WFS, SDF, PostGIS, MySQL, SQL Server Spatial, SQLite e SQL Server), é possível especificar quais geometrias serão adicionadas ao mapa para cada classe de recurso.
Utilize FDO para se conectar diretamente à origem de dados e trabalhar em seu formato nativo. Cada tipo de origem de dados utiliza seu próprio provedor FDO , e cada provedor tem diferentes recursos.
Por exemplo, o Oracle e o ArcSDE suportam o bloqueio no nível do recurso. Quando você efetuar o check-out de um recurso, outros usuários não poderão editá-lo, apesar de que eles possam ver as edições e editar outros recuros no recurso de origem. O Oracle e o ArcSDE também suportam o bloqueio persistente, portanto, o objeto permanece bloqueado até que você faça o check-in de volta.
As origens de recurso SHP, por outro lado, suportam o bloqueio no nível do arquivo. Quando você efetuar o check-out de um recurso, todo seu arquivo SHP será bloqueado. Outros usuários não poderão editar os recursos daquele arquivo até que você feche o mapa, com suas versões bloqueadas (mesmo se ainda tiver recursos em estado de check-out no momento). Tenha cuidado de verificar suas alterações antes de fechar o mapa.
O Controle de versão permite criar múltiplas cópias de um conjunto de dados espaciais para serem armazenadas e rastreadas por data de criação, data de alteração, e assim por diante. Nem todos os provedores FDO suportam o controle de versão.
