Sobre a edição de forma de telhado e piso

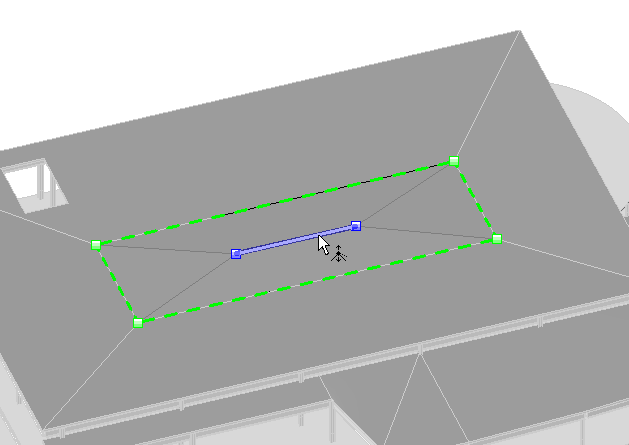

É possível usar as ferramentas de edição da forma para manipular a superfície de um piso ou telhado plano (não inclinado) ao definir os pontos altos e baixos para a drenagem.

Ao especificar a elevação destes pontos, você divide a superfície em sub-regiões que podem se inclinar independentemente.

Exemplos de edição de forma

Use as ferramentas de edição de forma para inclinar um piso com espessura constante ou a superfície superior do piso com uma camada de espessura variável, para o modelar o seguinte:

• Um piso ou um telhado de espessura constante suportados por estrutura inclinada não plana.
• Um material de espessura variável usado para inclinar a superfície de um plano horizontal (por exemplo, isolamento cônico).

Nota: Os pisos e telhados que tiveram a forma editada, não irão reportar uma espessura verdadeira. As ferramentas de edição da forma foram projetadas para permitir inclinações moderadas e nestes casos, as variações na espessura verdadeira são triviais. No entanto, inclinações mais significativas irão aumentar esta variação. O Revit irá emitir um aviso quando a inclinação desvia significativamente da espessura esperada.

Para poder ativar as ferramentas de edição de forma, as seguintes condições precisam ser atendidas:

• Os pisos precisam ser planos e estarem em um plano horizontal.
• Um telhado não pode ser anexado a outro telhado e o telhado não pode ser um telhado cortina. Se uma destas condições não é atendida, não será possível usar os botões de edição da forma da laje.
  Nota: Se estas condições forem violadas posteriormente por alguma edição de elemento, a edição da forma do piso estrutural causará um erro com um retorno de chamada que permitirá que o usuário redefina a edição da forma do piso estrutural.

É possível utilizar as seguintes ferramentas de edição da forma na guia Modificar pisospainel Edição da forma:

• Sub-elementos
• Adicionar ponto
• Adicionar linha de divisão
• Selecionar suporte
• Redefinir forma

Nota: A edição da forma de um piso ou telhado com estas ferramentas não afeta a forma de seu modelo analítico. Uma única face do modelo analítico na face superior original permanece inalterada.

Considerações importantes

Linhas automaticamente divididas. Para manter a precisão da geometria do piso ou telhado, linhas de divisão às vezes são criadas automaticamente. Linhas de divisão automaticamente criadas serão excluídas quando a condição que causou sua criação não é mais válida. Por exemplo, quando 4 vértices não planos se tornam planos, ou quando você cria manualmente uma linha de divisão. As linhas de divisão são desenhadas utilizando a subcategoria de arestas internas do elemento.

Pisos/Telhados abaulados.Uma superfície irá se abaular quando delimitada por quatro arestas de limite não planas ou por linhas de divisão criadas pelo usuário. Para evitar o abaulado, adicione uma linha de divisão entre os vértices opostos.
