Редактирование расширенных пользовательских сеток колонн с помощью ручек

В расширенной пользовательской сетке колонн ручки располагаются в середине и на концах каждой линии сетки. Манипулируйте этими ручками для редактирования расширенной пользовательской сетки колонн.

Редактирование линейной расширенной пользовательской сетки колонн с помощью ручек

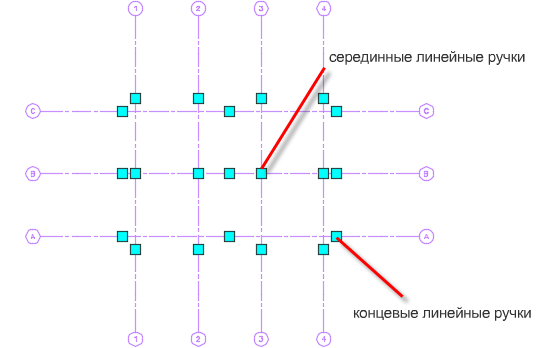

Редактирование с помощью линейных средних ручек

При манипуляциях с линейными средними ручками сохраняются приведенные ниже характеристики.

• Перемещение средних ручек ограничивается направлением, перпендикулярным по отношению к перетаскиваемой линии сетки.

Редактирование с помощью линейных конечных ручек

При манипуляциях с линейными конечными ручками сохраняются приведенные ниже характеристики.

• Перемещение конечных ручек не ограничено и может иметь любое направление.
  Прим.: Это может привести к нарушению правильности линии линейной сетки и изменению исходной геометрии.
• Если конечные ручки используются только для уменьшения и увеличения без изменения направления, правильность линии линейной сетки сохраняется.

Редактирование радиальной расширенной пользовательской сетки колонн с помощью ручек

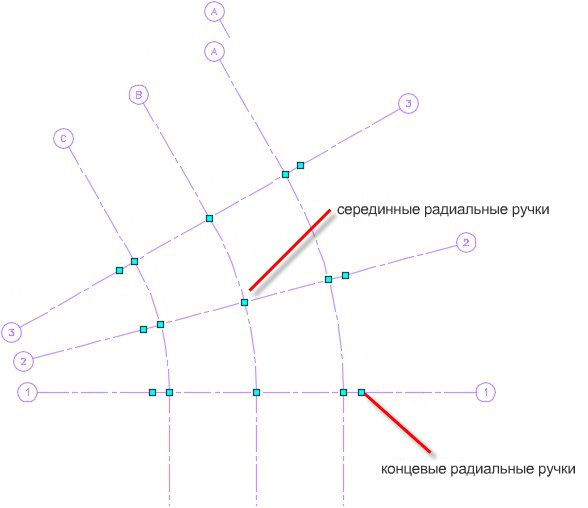

Редактирование с помощью радиальных средних ручек

При манипуляциях с радиальными средними ручками сохраняются приведенные ниже характеристики.

Прим.: Это может привести к нарушению правильности линии радиальной сетки и изменению исходной геометрии.
• Перемещение средней ручки ограничивается направлением, перпендикулярным по отношению к касательной средней ручки. Следовательно, при использовании центра радиуса в качестве исходной точки изменяется радиус дуги сетки.
• Обе части дуги следуют вдоль траектории линии радиальной сетки.
• Среднюю ручку невозможно перетащить так, чтобы радиус дуги оказался меньше нуля.

Редактирование с помощью радиальных конечных ручек

При манипуляциях с радиальными конечными ручками сохраняются приведенные ниже характеристики.

• Перемещение конечных ручек не ограничено и может иметь любое направление.
• Если конечные ручки используются только для уменьшения и увеличения без изменения направления, правильность линии радиальной сетки сохраняется.

В случае добавления ручек, растягивания средней ручки или удлинении конечных ручек в пределах или за пределами первой и последней точек выступа соответствующим образом корректируются все конечные точки пересекающихся линий сетки, ближе всего расположенных к первой или последней линиям сетки.
