Это AD-объект, который в результате взаимодействия со стенами образует проем произвольного размера на любом уровне. Кроме того, существует возможность добавлять проемы как автономные объекты .
Формы проемов
Для проема, который добавляется в проект, выбирается одна из стандартных форм, например прямоугольная, полукруглая, овальная или сводчатая. С помощью профилей для определения геометрии можно также создать проем произвольной формы.

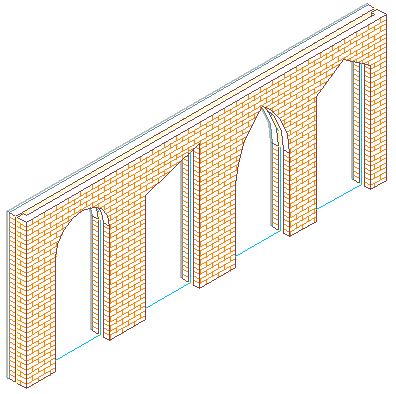

Примеры стандартных форм проемов
Привязка проемов якорями
Проем, установленный в стене, привязывается к объекту, после чего его перемещение за пределы объекта становится невозможным.
Проемы можно также закрепить якорями к определенным местам на стенах, так что при перемещении или изменении размера стены местоположение проема в этом объекте остается неизменным.
Торцы проема
К проемам, прикрепленным якорями к стенам, могут применяться стили торцов. Формы торцов для проемов в стенах определяются в стиле стены и являются свойством стены.
Размеры проема
У всех проемов есть высота и ширина. Размер возвышения зависит от формы проема. Возвышение представляет собой высоту от верхней части прямоугольного фрагмента проема готической, сводчатой, пятиугольной или трапециевидной формы до его вершины.
Вертикальное выравнивание проемов
Параметры вертикального привязки предназначены для управления установкой проема в стену, вертикальным положением рабочей точки на стене и поведением проема при изменении высоты. Для указания рабочей точки проема предназначены параметры высоты подоконника и высоты верхней точки. Рабочую точку можно расположить на подоконнике или в верхней точке. Например, фактическая высота проема при указании вертикального привязки - 0 дюймов, и высота проема 7 футов 0 дюймов будет составлять 7 футов 0 дюймов. Если для высоты проема в дальнейшем указывается значение 6 футов 8 дюймов, то подоконник останется на отметке 0 дюймов, а высота проема станет равной 6 фунтам 8 дюймам.
Применительно к верхней рабочей точке проема фактическая высота проема при указании вертикального привязки 7 футов 0 дюймов и высоты проема 7 футов 0 дюймов будет составлять 7 футов 0 дюймов. Верхняя точка при указании высоты проема 6 футов 8 дюймов останется на высоте 7 футов 0 дюймов, а подоконник окажется на высоте 4 дюйма.
