Связь детали Inventor и компонента Electrical в чертеже

Привязка детали Inventor к компоненту AutoCAD Electrical в активном чертеже.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти

2. В Диспетчере проектов щелкните вкладку "Местоположение".

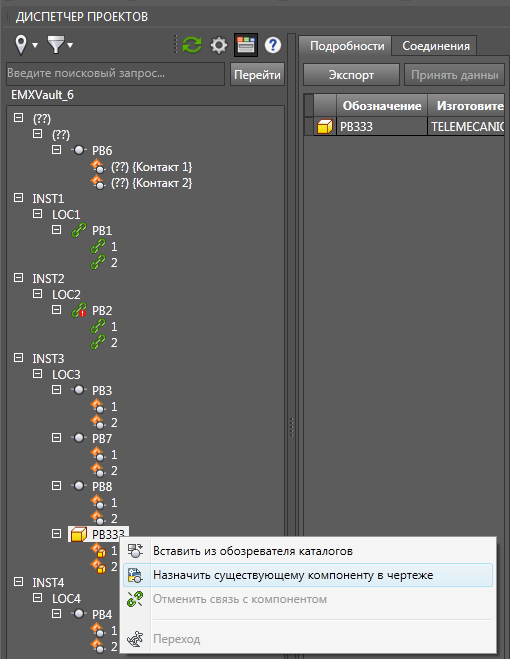

3. На вкладке "Местоположение" щелкните правой кнопкой мыши деталь Inventor и выберите "Назначить существующему компоненту в чертеже" .


4. В активном чертеже выберите компонент Electrical, который требуется связать с деталью Inventor. Вид дерева компонентов обновляется после создания связи компонента и его отображения.
