Установление связи между деталью Inventor и компонентом Electrical в дереве компонентов

Установление связи между деталью Inventor и компонентом AutoCAD Electrical в дереве компонентов. С помощью этих же функций можно связать компонент AutoCAD Electrical с деталью Inventor.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти

2. В Диспетчере проектов щелкните вкладку "Местоположение".

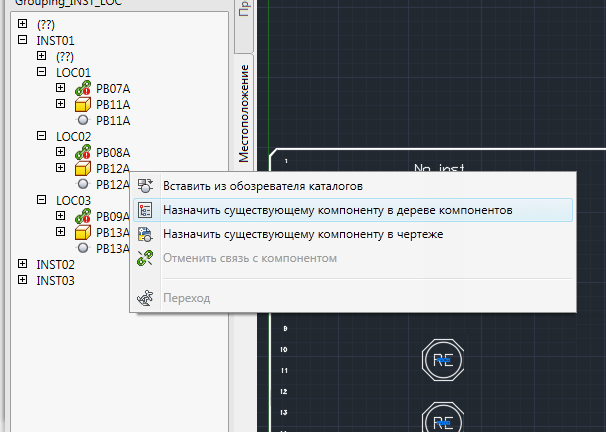

3. На вкладке "Местоположение" щелкните правой кнопкой мыши деталь Inventor и выберите "Назначить существующему компоненту в дереве компонентов".

   Прим.: Кроме того, можно выбрать компонент Electrical и назначить его детали Inventor.

4. В дереве компонентов выберите компонент Electrical, который требуется связать с деталью Inventor. Вид дерева компонентов обновляется автоматически после создания связи компонента для его отображения.
