Добавление переходно-скоростных полос к круговым перекресткам

Команда "Добавить поворотную полосу" используется для добавления к круговому перекрестку поворотной полосы.

После выполнения команды выводится запрос на выбор въезда и съезда на круговом перекрестке. Затем открывается диалоговое окно "Создать переходно-скоростную полосу", в котором можно задать различные параметры переходно-скоростной полосы.

Упражнение 3. Добавление поворотной полосы к круговому перекрестку

1. Выберите вкладку "Главная"панель "Создать проектные данные"раскрывающийся список "Перекресток" "Добавить поворотную полосу" найти.

   Выдается запрос на выбор примыкающей дороги для въезда.

2. Выберите на круговом перекрестке примыкающую дорогу, которая будет использоваться в качестве въезда на переходно-скоростную полосу.

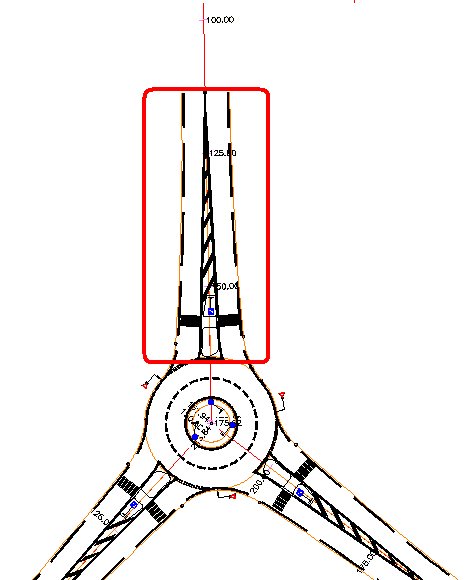

   Необходимо выбрать местоположение на одной из существующих трасс примыкающей дороги к круговому перекрестку. Например, на следующем рисунке показана область кругового перекрестка, на которой можно выбрать примыкающую дорогу.



   Попытка выбора примыкающей дороги вне указанной области игнорируется. Можно выбирать только допустимые местоположения.

   При выборе допустимого местоположения выдается запрос на выбор конца (съезда) для переходно-скоростной полосы.

3. Выберите конец (съезд) переходно-скоростной полосы на соответствующей (смежной) примыкающей дороге в круговом перекрестке.

   Щелчок на недопустимой трассе не приводит к выбору примыкающей дороги. После выбора открывается диалоговое окно "Создать переходно-скоростную полосу".

4. В этом диалоговом окне при необходимости скорректируйте параметры переходно-скоростной полосы.
5. Нажмите "ОК" для создания переходно-скоростной полосы.

   Переходно-скоростная полоса добавляется к круговому перекрестку.
