Примыкающие дороги для круговых перекрестков

Перед созданием кругового перекрестка необходимо создать хотя бы одну трассу, представляющую примыкающую дорогу.

Это трасса, к которой динамически присоединяется примыкающая дорога. Если изменить или переместить эту базовую трассу примыкающей дороги, примыкающая дорога кругового перекрестка обновляется в динамическом режиме.

Диалоговое окно "Создать круговой перекресток - Примыкающие дороги" содержит параметры, позволяющие определить геометрию примыкающей дороги. Создаются три трассы, определяющие примыкающую дорогу. В следующей таблице представлено соглашение по именованию, которое используется по умолчанию для именования трасс примыкающих дорог. Префикс "Примыкающая_дорога_" можно изменить на другой префикс в соответствии с требованиями проекта. Суффикс "_ВЗ_КРОМКА_ЛЕВАЯ" в процессе создания изменить нельзя.

Трасса примыкающей дороги	Имя трассы
трасса, которая определяет центр примыкающей дороги	Примыкающая_дорога_ВЗ
трасса, которая определяет левую кромку примыкающей дороги	Примыкающая_дорога_ВЗ_КРОМКА_ЛЕВАЯ
трасса, которая определяет правую кромку примыкающей дороги	Примыкающая_дорога_ВЗ_КРОМКА_ПРАВАЯ

Прим.: В приведенном выше примере, "ВЗ" в имени трассы обозначает трассу как идущую "с Востока на Запад". Это соглашение о двухбуквенном именовании основано на направлении трассы, а не на направлении примыкающей дороги к круговому перекрестку. Например, "СЗ" используется для трассы, которая идет с севера на запад и т.п.

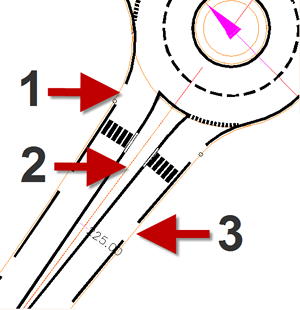

Эти примыкающие дороги (1 = Примыкающая_дорога_ВЗ_КРОМКА_ЛЕВАЯ, 2 = Примыкающая_дорога_ВЗ и 3 = Примыкающая_дорога_ВЗ_КРОМКА_ПРАВАЯ) показаны на представленной ниже иллюстрации.

Разметка островков, конструктивных треугольников и дорожного полотна на примыкающей дороге выполняется с помощью полилиний.
