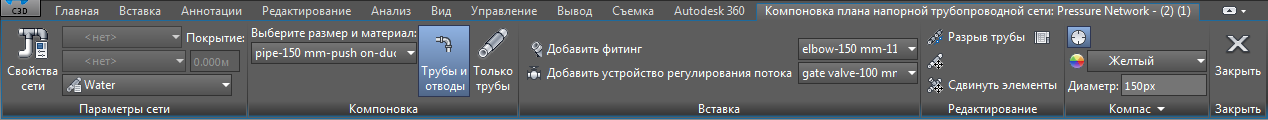

Для создания и редактирования напорной трубопроводной сети на виде в плане используется лента Компоновка плана напорной трубопроводной сети.
Для доступа к ленте Компоновка плана напорной трубопроводной сети выполните одно из следующих действий:
- Перейдите на вкладку Главная и выберите панель Создать проектные данные
Трубопроводная сеть Инструменты создания напорных трубопроводных сетей найти. После запуска этой команды выдается запрос на ввод данных в диалоговое окно "Создание сети напорных труб". После нажатия кнопки OK в этом диалоговом окне отображается лента Компоновка плана напорной трубопроводной сети. - Выберите напорную трубопроводную сеть. Отобразится лента Напорные трубопроводные сети. На панели Редактирование выберите Редактировать сеть Инструменты компоновки плана найти.
На панели Параметры сети доступны следующие команды:
- Параметры сети: редактирование свойств напорной трубопроводной сети.
- Опорная поверхность: определение опорной поверхности, к которой применяется значение Покрытие для определения отметок напорной трубопроводной сети. Прим.: Также отметку можно установить в командной строке в процессе компоновки. Более подробную информацию см. в разделе Создание напорных трубопроводных сетей на виде в плане.
- Опорная трасса: определение опорной трассы, которая обеспечивает пикет и смещение для давления в сети.
- Список элементов напорной трубопроводной сети: определение списка элементов напорной трубопроводной сети, содержащего элементы, которые доступны в процессе компоновки. Доступные элементы в списке деталей также влияют на отображение компаса. Например, если в списке элементов присутствует только 90-градусный отвод, то на компасе отображаются углы с шагом 90 градусов.
- Покрытие: определение верхнего слоя напорной трубопроводной сети на заданную глубину ниже опорной поверхности во время компоновки (или выше, если значение является отрицательным).
На панели Компоновка доступны следующие команды:
- Трубы и отводы: создание сегментов напорной трубопроводной сети на виде в плане и вставка отводов в места изменения направления. При создании напорной трубопроводной сети по умолчанию выбран параметр Трубы и отводы. Выберите размер и материал напорных труб для вставки в списке Выберите размер и материал. Прим.: При использовании параметра Трубы и отводы материал и номинальный диаметр труб и отводов совпадает.
- Только трубы: создание сегментов напорной трубопроводной сети на виде в плане и вставка труб с отклонением в места изменения направления. Выберите размер и материал напорных труб для вставки в списке Выберите размер и материал.
На панели Вставкадоступны следующие команды:
- Добавить фитинг: добавление фитинга в напорную трубопроводную сеть на виде в плане. Выберите в раскрывающемся списке тип, размер и материал добавляемого элемента.
- Добавить устройства регулирования потока: добавление устройства регулирования потока к напорной трубопроводной сети на виде в плане. Выберите в раскрывающемся списке тип, размер и материал добавляемого элемента.
На панели Изменение доступны следующие команды:
- Разрыв трубы: разрыв напорной трубы на две напорные трубы в выбранной точке. Соединенные напорные трубы содержатся в той же самой сети, что и исходные напорные трубы.
- Переместить элементы: перемещение выбранных элементов напорной трубопроводной сети в новую позицию на чертеже.
- Сдвинуть элементы: перемещение группы элементов вдоль другой напорной трубы.
- "Панорама": открытие панорамы напорной трубопроводной сети, с помощью которой можно просматривать и редактировать свойства этой сети.
На панели Компасдоступны следующие команды:
- Видимость компаса: управление отображением компаса на виде в плане.
- Цвет компаса: определение цвета компаса.
- Размер компаса: определение диаметра компаса в пикселях.
- 3D плоскость компаса: определение шага поворота рабочей плоскости на виде модели. При работе на виде модели с отображением компаса для управления плоскостью компаса можно использовать следующие комбинации клавиш:
- Для поворота плоскости компаса на шаг, заданный в настройках, введите P.
- Для поворота компаса в обратном направлении введите Shift+P.
- Для восстановления исходных настроек плоскости компаса введите R.
- 3D привязка компаса: определение шага поворота фитингов и устройств регулирования потока на виде модели с помощью компаса. Этот шаг применяется для компаса при вызове с помощью ручки поворота на фитингах и устройствах регулирования потока на виде модели. При работе в виде модели можно щелкнуть по ручке поворота для активации ручки и компаса.
