Справочник по индикаторам анализа транспортировки

Индикаторы транспортировки показывают результаты анализа транспортировки. Два измерительных индикатора — Транспортные расходы и Общая стоимость — позволяют визуально оценить компоновку. Кроме того, предусмотрены два шкальных индикатора: Общее время перемещения и Общее расстояние перемещения.

Доступ: вкладка Factory > панель Поток материалов > Транспортировка .

Индикаторы транспортировки

	Транспортные расходы Показывает стоимость транспортировки для выбранных критериев. Переместите станцию, чтобы изменить результаты анализа. Расходы на транспортировку рассчитываются на основе нескольких переменных, определенных в разделе "Параметры Factory".
	Настройки транспортных расходов Эти настройки позволяют определить области, в которых расходы на транспортировку с большой вероятностью будут выше. Количество деталей — это количество деталей, перемещаемых по траектории. Количество деталей × распределение — это количество деталей, перемещаемых по сегменту траектории, скорректированное на длину сегмента. Транспортные расходы — это стоимость транспортировки по каждому сегменту, подключенному к станции. Коэффициент интенсивности корректирует количество станций, помеченных с помощью панели цветов.
	Общая стоимость Графическое представление суммы расходов на транспортировку и расходов на оборудование для выбранных критериев.
	Общее время перемещения Общее время, затрачиваемое на перемещение по траектории в соответствии с заданными критериями.
	Общее расстояние перемещения Общее расстояние по всем траекториям для выбранных критериев.

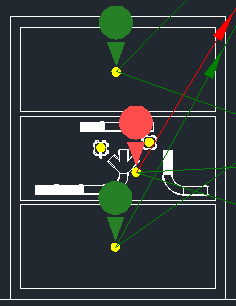

Флажки анализа и соединительные линии

Флажки	Флажки показывают загруженность станции. Красными флажками с цифрами обозначаются станции с высокой нагрузкой или большим потоком материалов. Флажки помогают быстро визуально определить станции с возможностью улучшений, которые позволят сократить расходы на транспортировку.
Соединительные линии	Соединительные линии обозначают траектории между станциями и не отражают требования для проходов и полос движения. Линии могут иметь красный или зеленый цвет. Красными линиями обозначены траектории с высокой загруженностью или большим потоком материалов. Это помогает изолировать области с возможностью улучшений, которые позволят сократить расходы на транспортировку.

Команды контекстного меню

Выбрать задание	Выберите другое задание и обновите результаты для новых критериев.
Индикаторы	Возможные индикаторы показаны в раскрывающемся списке. Нажмите на индикатор, чтобы добавить или удалить его из показанных результатов. Флажок показывает, что индикатор отображается.
Закрыть индикатор	Отображается, только когда индикаторы станции добавлены на пульт управления. Правой кнопкой мыши щелкните пульт управления и выберите Закрыть индикатор > имя индикатора, чтобы удалить его с пульта управления.
