Можно выбрать радиус из диапазона значений или перетащить точки касания кривой или манипуляторы средней точки.
Выбор радиуса с помощью диапазона значений
- Выберите
Редактировать.
- Выберите дорогу.

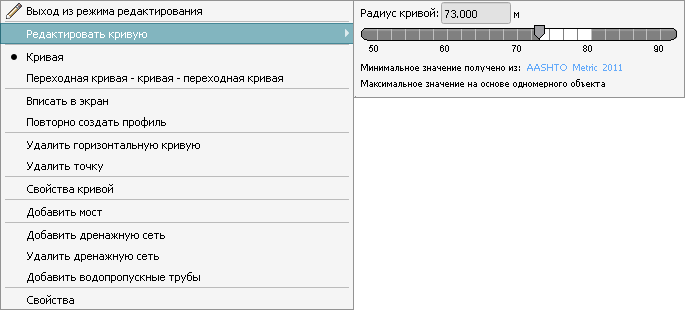

- Щелкните правой кнопкой мыши на кривой, которую необходимо изменить. Выделите Редактировать кривую.
- Измените радиус одним из следующих способов:
- Перетащите регулятор на требуемый радиус.
- Введите значение в ячейке Радиус кривой.
Прим.: Значения радиуса, которые геометрически возможны для кривой, отображаются на регуляторе. При вводе значения, которое находится вне разрешенного диапазона, отображается предупреждающее сообщение.
Перетаскивание манипуляторов кривой для настройки радиуса
- Выберите Редактировать.
- Выберите дорогу.
- Перетащите эти манипуляторы, как показано на рисунке, для изменения радиуса кривой.
Кроме того, можно ввести значение радиуса на панели инструментов.
Прим.: Манипуляторы кривой недоступны для групп «переходная кривая-кривая-переходная кривая».
