Можно добавлять транспортные средства, растительность и другие 3D-объекты в качестве элементов оформления на любом железнодорожном пути или любой полосе дороги.
Стиль размещает 3D-модели относительно центральной линии выделенных путей или полос. Для путей или полос, с которыми связаны определения элементов оформления, эта информация отображается в скобках. Элементы оформления автоматически располагаются таким образом, чтобы избежать пересечений.
- Нажмите
. - Перейдите на вкладку Дорога или Железная дорога на Палитре стилей.
- Дважды щелкните стиль для его редактирования.
- В редакторе для выбранного стиля щелкните

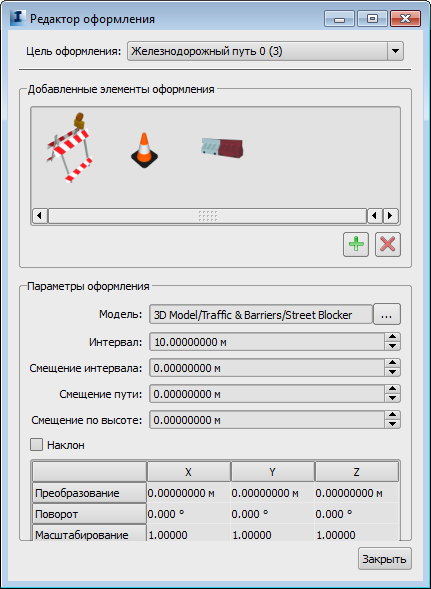

. - В Редакторе оформления выберите полосу или путь для размещения элементов оформления.
Например, для стиля дороги можно разместить элементы оформления в различных частях разделительной полосы или на велосипедной дорожке, бордюре, газоне, тротуаре и так далее.
- В разделе Зарегистрированные элементы оформления щелкните
. - В диалоговом окне Выбор стиля 3D-модели выберите тип оформления из списка.
Например, выберите 3D-модель/транспортное средство.
- Щелкните модель в области предварительного просмотра и щелкните OK.
Модель отобразится в области предварительного просмотра редактора.
- Укажите следующее:
- Интервал: укажите расстояние в реальном мире между каждым экземпляром 3D-модели.
- Смещение интервала: смещение первой 3D-модели относительно начальной точки пути или полосы. Используйте этот параметр для управления расположением нескольких моделей вдоль одного пути или полосы, например, для расположения чередующихся фонарей освещения и деревьев.
Используйте параметры Интервал и Смещение интервала для распределения 3D-модели вдоль пути или полосы.
- Смещение пути: при вводе положительных значений 3D-модель смещается вправо; при вводе отрицательных значений — влево.
- Смещение по высоте: при вводе положительных значений 3D-модель поднимается; при вводе отрицательных — опускается. Этот параметр применяется после параметра Смещение пути.
Используйте параметры Смещение пути и Смещение по высоте для точного размещения модели в координатах пути или полосы.
- Наклон: размещение элементов оформления в соответствии с изменяющимся уклоном дороги или поверхности земли автоматически, в соответствии с кривизной дороги
- Преобразование: перемещение 3D-модели вдоль ее осей X, Y и Z. Введите положительные или отрицательные значения для осей X, Y и Z. Например, для перемещения модели вправо введите положительное значение для оси X.
- Поворот: поворот 3D-модели вдоль ее осей X, Y и Z.
- Масштабирование: увеличение или уменьшение 3D-модели вдоль ее осей X, Y и Z.
Используйте параметры Преобразование, Масштабирование и Поворот для трансформации 3D-модели в ее локальной системе координат. Эти параметры также будут применены к параметрам Трансформация стиля 3D-модели.
