Измерение вдоль полилинии

Инструмент "Длина траектории" используется для измерения расстояния по горизонтали и/или по вертикали вдоль полилинии.

1. Уменьшите изображение так, чтобы видеть область для измерения.
2. Нажмите .
3. Выберите начальную точку, затем щелкайте последующие точки, определяющие полилинию.

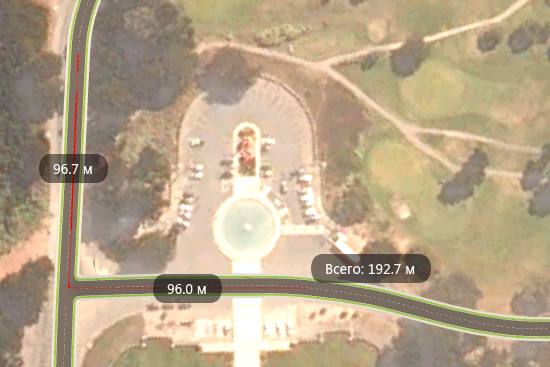

   Расстояние между каждыми двумя точками появится на линии, соединяющей эти точки. Каждое расстояние будет обозначено отдельно.

4. Дважды щелкните для завершения полилинии.


   Общее расстояние будет отображено в отдельной метке.

5. Для удаления текущих результатов измерений нажмите клавишу BACKSPACE. Для удаления всех результатов измерений нажмите клавишу Esc. Чтобы показать или скрыть все измерения, нажмите клавишу пробела.

   Инструмент останется активным и можно продолжить измерение других траекторий полилиний.

Дополнительные советы

Можно измерить расстояние по вертикали между точками для отдельных элементов в пределах классов элементов, таких как 3D-модели или здания. Для этого необходимо навести курсор инструмента "Длина траектории" на нужный элемент и удерживать его до тех пор, пока элемент не будет выделен. Щелкните левой кнопкой для размещения начальной точки и переместите курсор вертикально вдоль элемента. Щелкните еще раз, чтобы разместить требуемые вертикальные точки измерения.

Длина траектории по горизонтали или по вертикали вдоль полилинии будет измерена даже том в случае, если линия между двумя точками заблокирована другими объектами.

Вычисленные расстояния будут отображены в виде размеров. Метка отображает значения расстояний для каждого измерения и для общего расстояния с использованием текущих единиц измерения. При необходимости можно изменить единицы измерения с помощью диалогового окна "Параметры приложения".

Можно сделать снимок каждой точки по ходу измерений, однако нельзя записать его в качестве части раскадровки.

При выполнении измерений нельзя выбирать или редактировать элементы.
