Наклон грани
Улучшения, внесенные в команду "Наклонная грань", позволяют управлять сохранением определенной детали толщины модели.
Поверхность соединения
Для создания поверхностей нормали, касательности или сдвига добавлена команда Поверхность соединения. Поверхности соединения используются для создания карманов, разделения тела сложной формы после создания оболочки либо для создания поверхности разъема в проекте пресс-формы.
Кривая силуэта
Для команды "Кривая силуэта" добавлены новые параметры исключения, обеспечивающие боле эффективный контроль над созданием кривых.
Линия разделения
Поверхности можно использовать для создания разделения линии разъема.
Замена грани
При замене граней используются грани поверхностей и твердых тел.

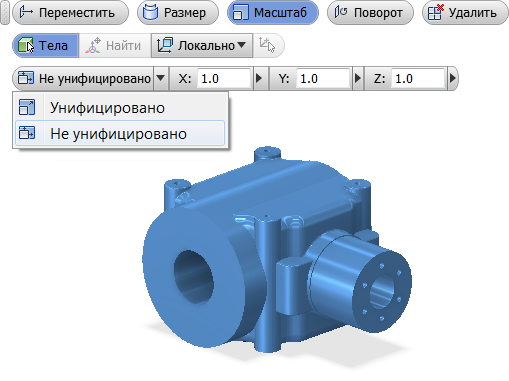

Непосредственное редактирование
Общее проектирование
- Команды Зеркало и Прямоугольный массив теперь поддерживают выбор нескольких твердых тел. Используйте эти новые параметры для создания новых тел или объединения существующих.
- Теперь команда Измерить позволяет измерить угол до средней точки любого сегмента. Этот параметр можно вызвать при наведении указателя на среднюю точку сегмента до появления желтой точки.

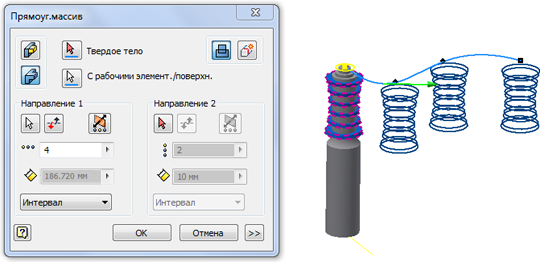

- Чтобы создавать нелинейные массивы твердых тел, теперь можно использовать команду Прямоугольный массив.
Усовершенствования заливки контура
Для использования команды "Участок поверхности" больше не нужно указывать ребра для формирования замкнутых контуров, чтобы просмотреть и создать заполнитель.
Команда "Участок поверхности" создает участок каждый раз, когда это возможно. Если входные ребра не образуют замкнутый контур, то создается достаточно большой заполнитель для охвата всех входных ребер. Теперь граница заполнителя открытого контура не обязательно должна соответствовать входным ребрам.
Пользовательский интерфейс не изменен. Для каждого входного ребра можно указать зависимости непрерывности (G1/G2) и значения масштаба касательных. Когда из входных ребер можно создать заполнитель, активируются кнопки "ОК" и "Применить". Нет необходимости указывать, какой заполнитель создается: для открытого или замкнутого контура. Команда "Участок поверхности" автоматически определяет необходимые параметры.
Если включена функция предварительного просмотра элемента, то окно предварительного просмотра обновляется каждый раз при выборе или отмене выбора ребра, как показано на следующих рисунках слева направо: 1) выбрано одно ребро; 2) добавлено второе ребро; 3) добавлено третье ребро и образован замкнутый контур.
