Усовершенствования деталей из листового металла

Мультидеталь из листового металла

В среду мультидеталей включены детали из листового металла. Теперь можно использовать нисходящий рабочий процесс для создания мультидеталей из листового металла. Используйте команду "Создать компоненты" или "Создать деталь", после чего откройте производные компоненты, чтобы создать развертки для каждой детали в файле мультидетали.
Параметр "Создать твердое тело" доступен в следующих командах:
  • Грань
  • Фланец с отгибом
  • Контурный валик
  • Лофтированный фланец
  • Разделение
Следующие элементы включают рабочие процессы создания мультидеталей.
  • "Фланец", "Отбортовка углов", "Сгиб"
  • "Вырез", "Гибка", "Разрыв", "Высечка"

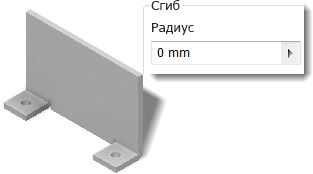

Нулевой радиус сгиба

Поддержка нулевого радиуса сгиба добавлена к следующим командам:
  • Грань
  • Сгиб
  • Фланец
  • Контурный валик
  • Лофтированный фланец
  • Отбортовка
  • Сгиб

Инструмент высечки

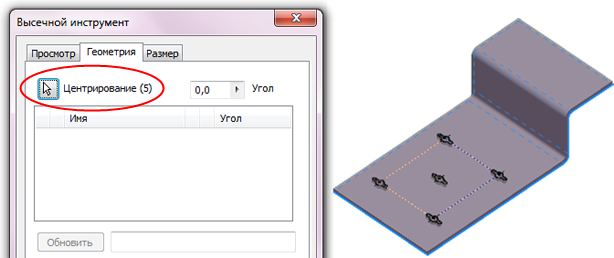

В диалоговое окно "Высечной инструмент" вкладки "Геометрия" добавлено несколько экземпляров инструмента высечки.

Обнаружение толщины

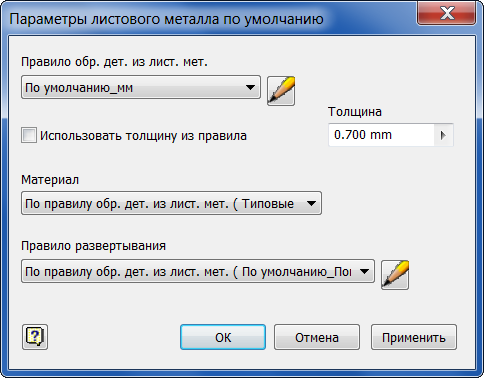

При преобразовании детали в листовой металл теперь отображается запрос для выбора базовой грани. Эта возможность позволяет Inventor измерить толщину материала. После выбора грани появляется диалоговое окно "Параметры листового металла по умолчанию". Измеренная толщина отображается в поле значения толщины. Нажмите кнопку "ОК", чтобы принять измеренное значение толщины.

Закрыть предупреждение

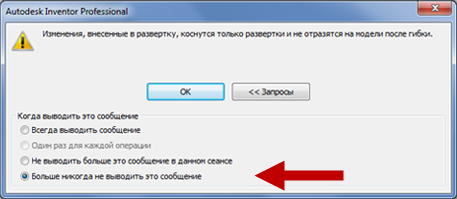

При внесении изменений в развертку можно закрыть предупреждающее сообщение.

Экспорт DWG и DXF

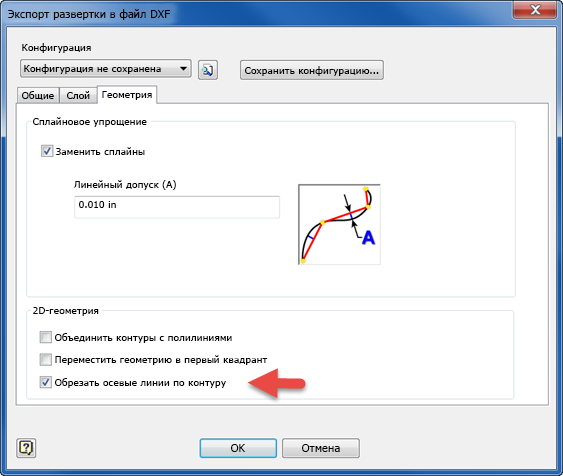

Ранее, если осевая линия сгиба пересекала с его отверстие, использовать экспортированный файл развертки DWG или DXF с некоторыми рабочими инструментами было невозможно. Теперь на вкладку "Геометрия" в диалоговом окне "Параметры экспорта развертки в файл DXF или DWG" добавлен новый параметр. Для обрезки осевых линий сгиба до кромки выреза можно установить новый параметр "Обрезать осевые линии по контуру" на вкладке "Геометрия".
