Усовершенствования текста и текста на выноске

Обновленное диалоговое окно "Формат текста"

Диалоговое окно "Формат текста" упрощено и оптимизировано для большей наглядности и удобства в использовании. Размер окна уменьшен для обеспечения большего пространства для редактирования в графическом окне.

Щелкните для получения дополнительных сведений

Маркирование и нумерация в тексте

В диалоговом окне "Формат текста" можно создавать нумерованные или маркированные списки. Доступен один стиль маркированного и несколько стилей нумерованного списка.

Параметры регистра текста

Чтобы преобразовать строку в верхний регистр, нижний регистр или регистр заголовка, в диалоговом окне "Формат текста" выберите строку, а затем параметр "Регистр текста".

Перечеркнутый текст

В диалоговом окне "Формат текста" нажмите кнопку "Перечеркнутый", чтобы применить к строке перечеркнутое форматирование.

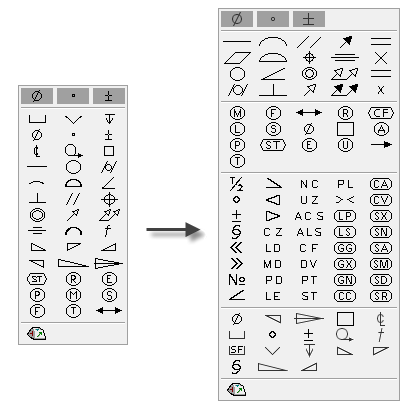

Расширенный список обозначений

Новые графические обозначения будут добавлены в список обозначений в диалоговом окне "Формат текста".

Графические обозначения сгруппированы следующим образом: самые используемые, вид допуска, характеристики количества материала, дополнительные обозначения, общие и таблица символов.

Прим.: Активный стиль "Допуск формы и расположения" определяет список обозначений, который доступен в диалоговом окне "Формат текста".

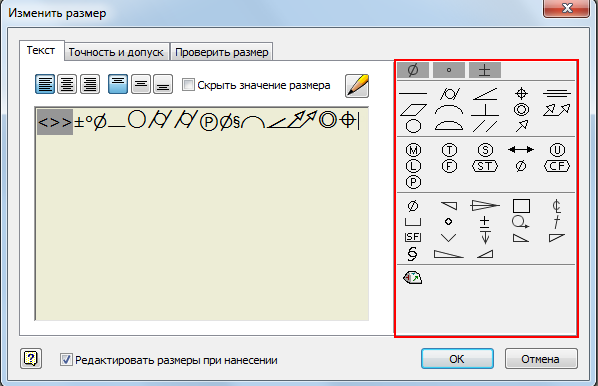

Редактирование размера (диалоговое окно)

Раскрывающийся список обозначений удален и заменен графическими обозначениями как параметрами первого уровня.

Предварительный просмотр текста в графическом окне

Текст в файле чертежа в процессе создания или редактирования динамически отображается в графическом окне. Перед закрытием диалогового окна "Формат текста" можно скорректировать внешний вид текста.

Масштабирование редактируемого текста

Кнопки "Увеличить" и "Уменьшить" удалены из диалогового окна "Формат текста". Для масштабирования редактируемого текста поместите курсор в поле, удерживайте нажатой клавишу CTRL и прокрутите колесико мыши.

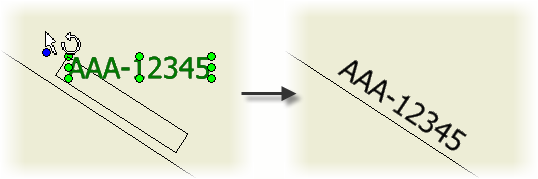

Поворот текста в активном окне

Выберите текстовый объект и перетащите синюю точку ручки поворота, чтобы повернуть текст в нужное положение.

Щелкните для получения дополнительных сведений

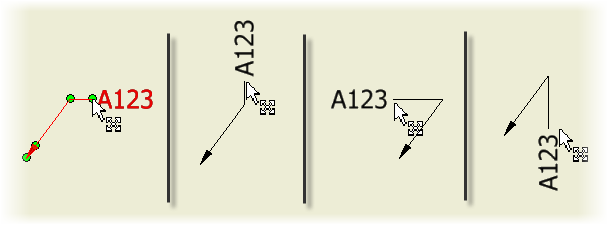

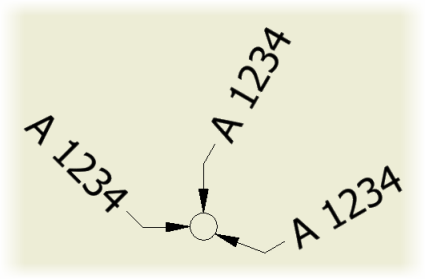

Поворот текста на выноске

В диалоговом окне "Формат текста" для поворота текста на выноске на заданный угол используйте параметр "Угол поворота".

Прим.: При перетаскивании конечной точки отрезка площадки текст остается выровненным по отношении к отрезку площадки и сохраняет исходный угол поворота.

Сохранение форматирования текста при копировании

При копировании текста из документа Microsoft Office или из AutoCAD нумерованные или маркированные списки и форматирование текста сохраняются.

Сохранение форматирования в импортируемых и экспортируемых файлах DWG

Если открыть файл AutoCAD DWG в Autodesk Inventor, импортированный текст будет доступен только для чтения, но исходное форматирование сохраняется. При открытии файла Inventor DWG в AutoCAD форматирование текста сохраняется.
