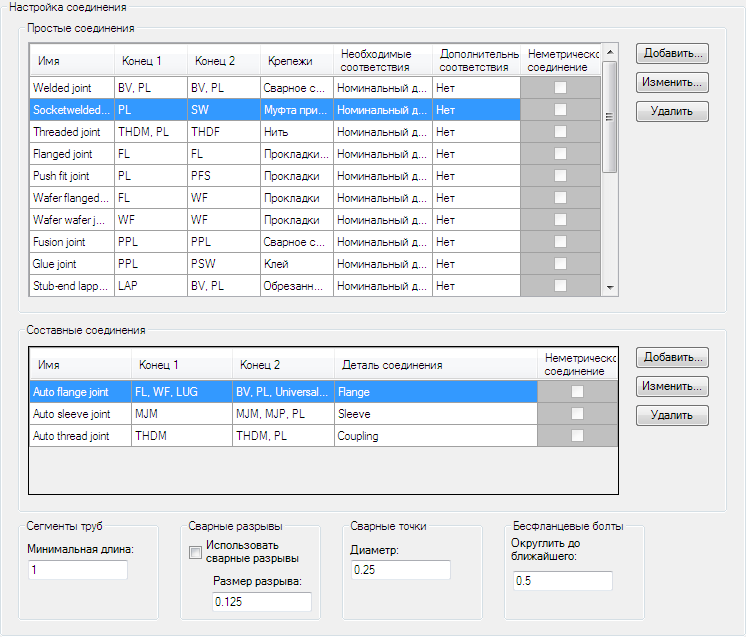

Параметры соединения трубопровода — настройка соединения (узел дерева "Настройки DWG Plant 3D")

Позволяет настроить простые и составные типы соединений. Также здесь задаются минимальная длина сегмента трубы, настройки отображения соединения и коэффициенты округления болтов.

Прим.: В AutoCAD Plant 3D 2014 и более поздних версиях для каждого типа соединения включены (или отключены) соединения между неметрическими и метрическими компонентами. Чтобы задать неметрическое/метрическое соединение, можно изменить существующие соединения либо добавить новое.

Простые соединения

Неметрическое/метрическое соединение (только для чтения)

Отображение настройки неметрического/метрического соединения для простых соединений.

Добавить

Отображает диалоговое окно "Добавление соединения".

Редактировать

Отображает диалоговое окно "Изменить соединение".

Удалить

Удаляет простое соединение.

Составные соединения

Добавить

Позволяет добавить соединение с помощью диалогового окна "Настройка составного соединения".

Редактировать

Позволяет изменить соединение с помощью диалогового окна "Настройка составного соединения".

Удалить

Удаляет составное соединение.

Сегменты труб

Минимальная длина

Задает минимальную длину сегмента трубы.

Сварные разрывы

Использовать сварные разрывы

Если выбран этот параметр, для новой трубы используется сварной разрыв. Существующая труба не изменяется.

Размер разрыва

Задает расстояние, на которое укорачивается труба при сварном соединении. Этот разрыв отображается в модели и сокращает свойство длины обрезки.

Сварные точки

Диаметр

Задает размер сварных точек и других соединительных объектов (например, набора болтов или маркера нарезного соединения). В модели сварные соединения являются объектами соединений, которые отображается в виде сплошного круга.

Прим.:

Диаметр сварной точки задает отображаемый размер всех объектов соединений.

Бесфланцевые болты

Округлить до ближайшего

Увеличивает (округляет вверх) длину болта соответственно данному приращению. Длина болтов для бесфланцевых соединений вычисляется с включением дополнительных бесфланцевых компонентов и прокладок.

DefaultConnectorsConfig.xml

Некоторые параметры, сохраненные в файле DefaultConnectorsConfig.xml, не отображаются в этом диалоговом окне. Отредактировав файл, можно задать следующие параметры.

SlopeTolerance

Максимальный угол, допустимый для соединения трубопровода (без обрезки). Значение по умолчанию — три градуса. Это означает, что при угле в 4 градуса выполнить соединение невозможно.

OffsetTolerance

Максимальное смещение, поддерживаемое соединением трубопровода. Значение по умолчанию равно нулю. Это означает, что соединения должны быть точными (привязка узлов к портам).

Filter
Настройка критериев выбора для простых соединений. Параметр Filter нельзя применять к сложным соединениям.
Прим.: Можно задать параметр MatchCondition в диалоговом окне "Изменить соединение".

Руководство для администраторов

Эти загружаемые файлы предназначены для администраторов и доступны только на английском языке.

tailoring_autocad_pid_and_plant_3d.pdf(PDF). См. раздел Joints на странице 122.
