Параметр Моделирование ветровых нагрузок позволяет моделировать ветровой поток вокруг конструкции и автоматически формировать ветровые нагрузки.
Моделировать и формировать ветровые нагрузки можно непосредственно в Robot либо экспортировать конструкции в программу Autodesk Simulation CFD, если она установлена на компьютере.
Симуляция потока ветра и автоматическая генерация ветровой нагрузки в Robot
Robot использует технологию Autodesk Simulation CFD для моделирования потока воздуха вокруг конструкции.

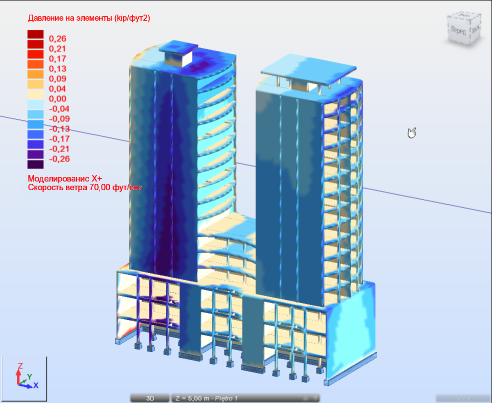

Технология моделирования ветра действует как аэродинамическая труба и позволяет визуализировать цветные карты давления в модели, что помогает оценивать влияние ветра даже в сложных конструкциях.
Программа использует результаты моделирования потока для инициирования автоматической генерации нагрузки в наиболее подходящий момент. Однако вы можете остановить процесс моделирования и начать формирование нагрузки, нажав кнопку Создать нагрузки.
Чтобы программа выбрала наилучший момент для генерации нагрузки, можно задать порог сходимости при отклонении. Если результаты моделирования сходятся, при этом достигается заданный порог, нагрузки будут сформированы автоматически.
Доступны некоторые параметры ветра, такие как направление, скорость и давление ветра. Можно также задать уровень земли и определить элементы, которые будут подвержены ветровой нагрузке.
По умолчанию направление ветра задается в глобальной системе координат и в положительном направлении оси X.
Экспорт в Autodesk Simulation CFD
При необходимости выполнения дополнительного анализа текучей среды и наличии на компьютере программы Autodesk Simulation CFD можно экспортировать модель в Autodesk Simulation CFD.
После экспорта модель автоматически откроется в Autodesk Simulation CFD.
