Диалоговое окно "Моделирование ветра"

Используйте это диалоговое окно для настройки моделирования ветровой нагрузки и формирования ветровых нагрузок.

Доступ

• Выберите Нагрузки Моделирование ветровых нагрузок Генерация ветровых нагрузок.

Вкладка "Общие"

Направление ветра

Отображение списка направлений ветра в соответствии с глобальной системой координат.

Прим.: По умолчанию выбрано направление X +.

Параметры ветра

Укажите интенсивность ветра и отметку уровня земли.

Воздействие ветра

Укажите элементы, которые будут подвержены воздействию ветра, и следует ли считать проемы в панелях закрытыми.

Генерация нагрузок

Укажите, требуется ли создавать ветровые нагрузки автоматически или вручную.

Вкладка "Профиль ветра"

На вкладке "Профиль ветра" можно создать профиль переменного ветра.

Прим.: Ветровые нагрузки, созданные при помощи пользовательского профиля ветра, помечены как "переменные" в списке нагрузок, например "Моделирование ветра X + 20 м/с (переменная)".

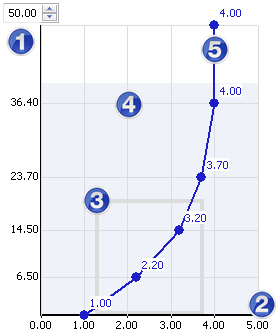

Профиль ветра: графические элементы

Для создания профиля ветра щелкните в любом месте графической кривой, чтобы создать точку, а затем перетащите эту точку к требуемому коэффициенту.

1. Высота

   Позволяет корректировать кривую профиля ветра или развернуть ее за пределами виртуальной аэродинамической трубы.

   Этот параметр целесообразно использовать, если требуется сохранить профиль ветра для его применения к другим зданиям.

2. Коэффициент скорости

   Повышающий коэффициент, который относится к скорости базового ветра.

3. Внешний контур здания

   Отображаются сводные данные по размеру здания.

4. Аэродинамическая труба (голубая область)
   Графическое представление виртуальной аэродинамической трубы.

   Прим.: Размер виртуальной аэродинамической трубы устанавливается автоматически на основе размера здания. Если профиль ветра превышает размер аэродинамической трубы, при моделировании учитываются только ветровые нагрузки на внутренние границы аэродинамической трубы.
5. Кривая ветра

   Кривая представляет профиль ветра в виртуальной аэродинамической трубе.

Имя

Введите имя профиля ветра, который требуется сохранить.

После сохранения профиля имя добавляется в раскрывающийся список, в котором можно выбрать сохраненный профиль.

<Загрузка профиля ветра>

Содержит список профилей ветра, если они были созданы.

Сброс

Восстановление профиля ветра по умолчанию.

Процесс формирования нагрузки

При запуске анализа отображаются следующие элементы.

Монитор

Нажмите кнопку Давление на элементы, чтобы отобразить шкалу давления на грани модели.

Нажмите кнопку Шкала давления для изменения цвета шкалы.

Результирующие силы

Отображение равнодействующих сил, действующих на конструкцию в трех основных направлениях, и их изменения во время моделирования.

• Совместимо с ветром: в направлении ветра.

• Перпендикулярно: перпендикулярно к направлению ветра.
• Вертикально: в вертикальном направлении, согласно общей координате "Z".

Процесс сходимости

Отображение максимального значения результирующей силы относительно связующего значения коэффициента отклонения.

Силы выше связующего значения отображаются красным цветом, а силы ниже связующего значения — зеленым.

Прим.: Если включена автоматическая генерация, нагрузки генерируются, когда все результирующие силы находятся ниже связующего значения коэффициента отклонения.

Создать нагрузки

Остановка моделирования и создание рассчитанных ветровых нагрузок на элементы.

Прим.: Моделирование может быть остановлено как в ручном, так и в автоматическом режиме. Если выбрано несколько направлений ветра, то при выборе этого параметра создается вариант нагрузки для текущего направления ветра, а для следующего направления ветра запускается новое моделирование.
