Параметры сейсмического расчета конструкции зависят от выбора сейсмических норм, по которым производится расчет влияния сейсмических нагрузок на конструкцию.

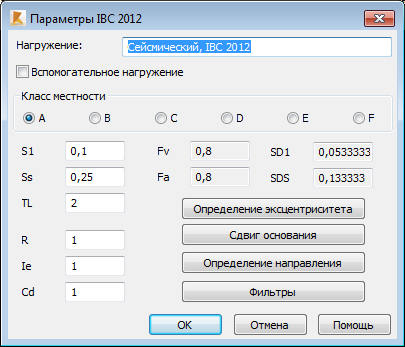

Выберите американские нормы IBC (Международные строительные нормы) 2009 или 2012 в диалоговом окне Описание нового нагружения или нажмите кнопку Параметры в диалоговом окне Тип расчета.
Чтобы выполнить сейсмический расчет в соответствии с правилами норм, определите следующие параметры:
- Класс местности (A, B, C, D, E или F) на основе характеристик грунта в данной местности в соответствии с классификацией, приведенной в главе 20 ASCE 7;
- Ускорение спектральной чувствительности, как указано в разделе 1613.3.1, показано на рисунках с 1613.3.1 (1) по 1613.3.1 (6):
- S1 - параметр ускорения для односекундного периода;
- Ss - параметр ускорения для коротких периодов;
- TL - длинный переходный период, определенный в соответствии с нормами ASCE 7-05, как показано на рисунках с 22-15 по 22-20.
- Параметры I и R, используемые для масштабирования спектра отклика и расчета сейсмического значения Сдвиг основания в соответствии с разделом 12.9 ASCE 7-05:
- Ie - коэффициент надежности по ответственности, в соответствии с разделом 11.5.1 ASCE 7-05.
- R - коэффициента изменения отклика, как указано в ASCE 7-05, таблицы 12.2-1,
Коэффициенты типа местности Fф и Fv интерполируются на основании параметров S1 и SS.
Проектные параметры спектрального ускорения рассчитываются по следующим формулам:
При нажатии на кнопку Определение эксцентриситета откроется диалоговое окно, где можно задать, как учитывать эксцентриситет масс при сейсмическом расчете.
Выберите Базовый сдвиг чтобы открыть диалоговое окно Базовый сдвиг. В этом окне можно выбрать, каким образом должна учитываться основная поперечная сила: расчет в соответствии с требованиями сейсмических норм ASCE 7-05 Section 12.8 или определение вручную.
В нижней части диалогового окна находятся две кнопки: Определение направления и Фильтры.
Подробнее о данном методе расчета конструкции можно узнать в указанных нормах.
