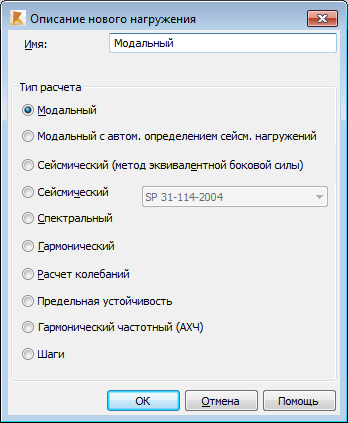

Это диалоговое окно используется для определения нового динамического нагружения.
- Доступ
-
- Выберите Расчет
Тип расчета. - Нажмите кнопку Новый.
- Выберите Расчет
Элементы диалогового окна
Доступны следующие типы расчета:
- Модальный
- Модальный расчет с автоматическим определением сейсмических случаев
- Сейсмический (метод эквивалентной боковой силы)
- Сейсмический (метод спектра отклика)
- Спектральный
- Гармонический
- Расчет колебаний
- Предельная устойчивость
- Гармонический расчет в области частоты
- Расчет пешеходной нагрузки
Ниже в диалоговом окне представлены 2 типа расчета структуры:
- Гармоничный расчет в области частоты - тип расчета, который состоит в последовательном выполнении гармоничного расчета для следующих один за одним значений частоты в выбранном диапазоне.
- Расчет пешеходной нагрузки: расчет влияния человеческой пешеходной нагрузки (интерпретируется как гармоничная сила в определенных частотных интервалах) при колебаниях конструкции.
Если модальный расчет конструкции не определен, то динамические расчеты конструкции (сейсмический, спектральный и расчет колебаний) будут недоступны. Вы можете использовать результаты, полученные при модальном расчете конструкции для спектрального расчета, сейсмического и расчета колебаний. Определение параметров расчета должно предшествовать определению модального расчета конструкции Можно определить несколько случаев модальных расчетов, каждый определяется другим набором параметров (различные значения массы матриц, демпфирование и т. д.). Сейсмический, спектральный, а также расчет колебаний осуществляются для параметров, определенных при модальном расчете, которые расположены в списке нагрузок на конструкцию.
