Определение элемента — параметры — ANSI/AWC NDS 2012

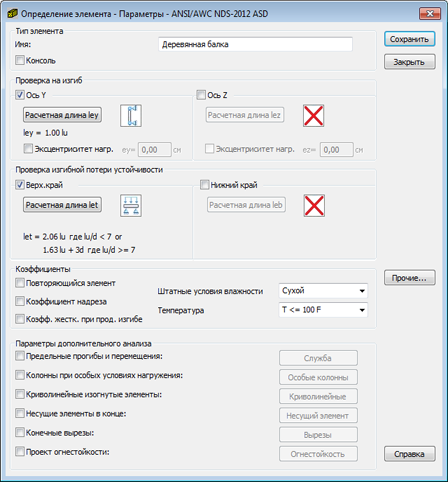

В этом диалоговом окне можно определить параметры норм для элемента в соответствии с нормой ANSI/AWC NDS 2012 в варианте ASD или LRFD.

Доступ

• Выберите ПроектРасчет деревянных элементов - ОпцииПараметры норм для вызова диалогового окна "Определения", а затем нажмите кнопку Параметры.

Элементы диалогового окна

Тип элемента

Введите имя типа элемента и укажите, является ли тип элемента консолью.

Проверка на изгиб

Включите или отключите расчет продольного изгиба для элементов при сжатии, например, для колонн.

Выберите направление для проверки продольного изгиба: ось Y или ось Z.

Прим.: Если направление не выбрано, программа не учитывает изгиб.

• Расчетная длина ley/lez

  Появится диалоговое окно "Расчетная длина le для сжатых элементов", в котором можно выбрать тип опоры деревянного элемента.

• Эксцентриситет нагрузки

  Активирует проверку действующей колонны в соответствии с разделом 15.4.1.

  Введите значение эксцентриситета нагрузки в поле ey или ez.

Проверка изгибной потери устойчивости

Включите или отключите расчет продольного изгиба для элементов в изгибе, например, для балок.

Выберите края, для которых требуется проверить продольный изгиб: Верхний край или Нижний край.

Прим.: Если край не выбран, программа не учитывает изгиб.

• Расчетная длина let/leb

  Появится диалоговое окно "Расчетная длина le для балок между опорами", в котором можно выбрать тип опоры деревянного элемента.

Коэффициенты

Содержит параметры, необходимые для соответствующего определения скорректированных коэффициентов.

• Повторяющийся элемент

  Изменяет значение коэффициента повторяющихся элементов Cr на 1,15.

  Этот параметр используется в том случае, если элемент является частью группы из трех или более параллельных элементов, которые распределены на 610 мм или менее по центру.

  Прим.: Если этот параметр не выбран, коэффициент повторяющихся элементов Cr равен 1,0.
• Коэффициент надреза
  Применяет коэффициент изменения надреза в соответствии с NDS 4.3.8 для пиломатериалов.

  Прим.: Если этот параметр не выбран, то по умолчанию коэффициент надреза Ci для других типов древесины равен 1,0.
• Коэффициент жесткости при продольном изгибе
• Штатные условия влажности

  Указывает, что для деревянного элемента применяются условия стандартной (Сухой) или повышенной (Влажный) влажности.

• Температура

Сервис

Откроется диалоговое окно "ПС2. Значения перемещений", которое позволяет задать предельные смещения для элемента.

Прочее...

Появится диалоговое окно "Дополнительные параметры", в котором можно определить остальные параметры типа элемента, описанные в нормах: коэффициент эквивалентного момента, параметры сечения и т.д.

Сохранить

Добавление типа элемента с определенным именем и параметрами к списку уже определенных типов стальных элементов.
