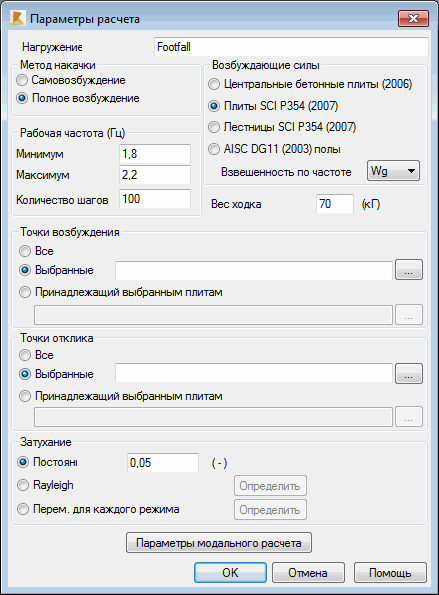

Диалоговое окно Параметры расчета предназначено для задания параметров расчета динамического возбуждения, вызываемого при хождении людей, для варианта нагружения, определенного в конструкции.
Чтобы открыть это диалоговое окно, выполните следующие действия:
- необходимо нажать на кнопку Новый в диалоговом окне Тип расчета;
- необходимо выбрать опцию Нагрузка от шагов и нажать на OK в диалоговом окне Описание нового нагружения.
В этом в диалоговом окне можно указать следующие параметры:
- метод возбуждения;
Самовозбуждение - анализирует отклик в том узле, к которому приложена сила;
Полное возбуждение - анализирует отклик в любом узле на воздействие силы, приложенной в другом узле;
- возбуждающие силы:
Concrete Centre (2006) плиты в сообветствии с "A Design Guide for Footfall Induced Vibration of Structures, M.R. Willford, P.Young, The Concrete Center 2006", частота возбуждение силы: 1,0 – 2,8 Гц;
SCI P354 (2007) плиты в соответствии с SCI P354 - "Design of Floors for Vibration: A New Approach, The Steel Construction Institute (2007 Edition)" , интервал частоты для возбуждающей силы: 1,8 – 2,2 Гц;
лестницы SCI P354 (2007) в соответствии с SCI P354 - "Design of Floors for Vibration: A New Approach, The Steel Construction Institute (2007 Edition)", интервал частоты для возбуждающей силы: 1,2 - 4,5 Гц;
AISC DG11(2003) перекрытия в соответствии с Steel Design Guide Series 11, Floor Vibrations Due to Human Activity, AISC 2003; интервал частоты для возбуждающей силы: 1,6 - 2,2 Гц;
величина частоты (Wg или Wb), используется для расчета взвешенного значения внутренней силы в соответствии с SCI P354.
- вес ходящего человека;
- частота хождения (минимальная и максимальная) - частотный интервал, при котором выполняется расчет;
- количество шагов - параметр, имеющий значение только при расчете отклика при резонансе, меньшее количество шагов уменьшает вероятность резонанса;
- вес ходящего человека - параметр, который важен только для расчета резонансного ответа (гармонического); для расчета переходных процессов сила возбуждения равна импульсу от силы 746 N;
- узлы возбуждения – эта опция позволяет выполнять расчет с возбуждением, приложенным только к выбранным узлам (выбор узлов или объектов);
- узлы отклика - эта опция позволяет ограничить расчет и рассчитать результаты только для выбранных узлов;
- затухание (без затухания, постоянное, модальное – вычисляемое при расчете, основывающемся на параметрах собственных колебаний, а также изменяющееся для каждой формы колебаний).
Если выбирают Переменная для каждого режима, то становится доступной кнопка Определить, при нажатии на которую открывают диалоговое окно для определения величин затухания каждой формы колебаний.
