Опция используется для определения масштабных коэффициентов, которые позволяют получить расчетное значение нагрузки, создаваемой движущимся транспортным средством. Опция активизируется при нажатии на кнопку Параметры, расположенной в диалоговом окне Подвижные нагрузки.
Диалоговое окно содержит таблицу, представляющую параметры маршрута (полилинии):
- столбец Граница – номер и наименование полилинии, представляющей собой траекторию транспортного средства;
- столбец Гамма – транспортное средство может быть повернуто вокруг вертикальной оси; это приводит к изменению позиции сил при неизменном их направлении; поворот определяется углом Гамма, который задается тем же способом, что и угол Гамма при описании характеристик стержневых элементов;
- столбец коэффициент VL - масштабный коэффициент для действующей слева вертикальной силы V; на этот коэффициент Robot умножает величину нагрузки (например, величину сосредоточенной силы) для получения реального (вычисленного) значения нагрузки;
- столбец коэффициент VR - масштабный коэффициент для действующей справа вертикальной силы V; на этот коэффициент Robot умножает величину нагрузки (например, величину сосредоточенной силы) для получения реального (вычисленного) значения нагрузки;
- столбец коэффициент HL - масштабный коэффициент для действующей слева поперечной горизонтальной силы Н; Robot умножает значение нагрузки (например, величину сосредоточенной силы) на этот коэффициент для получения реального (вычисленного) значения;
- столбец коэффициент HR - масштабный коэффициент для действующей справа поперечной горизонтальной силы Н; Robot умножает значение нагрузки (например, величину сосредоточенной силы) на этот коэффициент для получения реального (вычисленного) значения;
- столбец коэффициент LL - масштабный коэффициент для действующей слева продольной горизонтальной силы L; на этот коэффициент Robot умножает значение нагрузки (например, сосредоточенной силы) для получения реального (вычисленного) значения нагрузки.
- столбец коэффициент LR - масштабный коэффициент для действующей справа продольной горизонтальной силы L; на этот коэффициент Robot умножает значение нагрузки (например, сосредоточенной силы) для получения реального (вычисленного) значения нагрузки.
Если коэффициенты справа и слева имеют различные значения, то промежуточные по ширине транспортного средства значения коэффициентов получаются интерполяцией. Кроме того, пользователь может применить опции, относящиеся к предельной позиции транспортного средства на сооружении.
Нижняя часть диалогового окна содержит поле Толерантность.. Это параметр, присваиваемый определенному варианту расчета на подвижную нагрузку. Толерантность определяет условия создания нагрузок, возникающих от перемещающегося по стержням транспортного средства. Если включена опция Момент от сил, приложенных с эксцентриситетом, то формируется нагрузка на стержень в виде сосредоточенного момента, который возникает от действия сосредоточенной силы, приложенной к стержню с эксцентриситетом.
Внизу диалогового окна, доступна опция Позиция транспортного средства - в точках полилинии, где основной задачей явлется расположение нагрузки от транспортного средства на маршруте подвижной нагрузки в точках полилинии (характерных точках, расположенных по пути транспортного средства). Если выбрана эта опция, результирующая нагрузка от транспортного средства устанавливается в конец каждого сегмента полилинии. Согласно нормативам, позиция транспортного средства определяется как среднее значение шага движения; поэтому, когда используется эта опция, вы можете удостовериться, что транспортное средство точно находится в указанных точках (например на опоре).
Пример

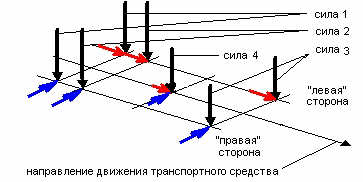

На рисунке внизу демонстрируется система сил, определяемая для транспортного средства.
Следующие значения коэффициентов
VL = 1,0;
VR = 1,0;
HL = 0,0;
HR = 0,2;
LL = 0,1;
LR = 0,0;
приводят в результате к показанным ниже значениям сил:
Сила 1: VL = 1,0, VR = 1,0, HL = 0,0, HR = 0,2, LL = 0,1, LR = 0,0
Сила 2: VL = 1,0, VR = 1,0, HL = 0,0, HR = 0,2, LL = 0,1, LR = 0,0
Сила 3: VL = 1,0, VR = 1,0, HL = 0,0, HR = 0,2, LL = 0,1, LR = 0,0
Сила 4: VL = 1,0, VR = 1,0, HL = 0,0, HR = 0,1 (среднее для значений HL и HR), LL = 0,1 (среднее для значений LL и LR), LR= 0,0

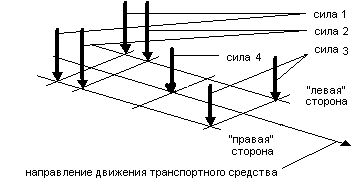

Для этой полилинии нагрузка принимает показанный ниже вид.
См. также:
Работа программы при определении коэффициентов (масштабные коэффициенты нагрузки)
