Опция используется для генерации объемных объектов (твердых тел). Опция доступна из меню, при выборе команды:
- Геометрия/Твердые тела
- Щелкните
.

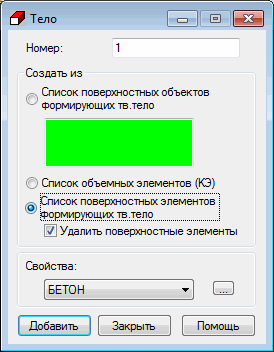

Для того, чтобы определить твердое тело, поступают следующим образом:
- Задают номер твердого тела.
- Задают грани (контуры) твердого тела одним из трех способов:
- указав поверхностные объекты, которые определяют объем тела;
- определив список объемных конечных элементов;
- определив список поверхностных элементов (например после загрузки DXF файла с геометрией конструкции) создающих контур тела. Если включена опция Удалить поверхностные элементы, то поверхностные элементы, определяющие контур тела будут удалены из объемной конструкции свойств тела.
- Свойства твердого тела.
Прим.: В нижней части диалогового окна расположена кнопка
. Ее нажатие приводит к открытию диалогового окна Свойства определения объекта , в котором могут быть определены физические свойства твердых тел. Назначенные типы свойств твердого тела добавляются к списку активных свойств.
. Ее нажатие приводит к открытию диалогового окна Свойства определения объекта , в котором могут быть определены физические свойства твердых тел. Назначенные типы свойств твердого тела добавляются к списку активных свойств. Объемы тела создаются заданием их граней (определяющих объемные контуры). Назначение твердого тела может быть выполнено одним из двух путей, описанных ниже:
- задав список плоских объектов, которые создают внешнюю область твердого тела;
- задав номера сгенерированных объемных конечных элементов. Преимуществом этой опции можно воспользоваться после генерации сетки конечных элементов.
Прим.: Если подобный твердому телу объект создан посредством опции Создать со списком объемных элементов (КЭ), то отобранные конечные элементы не могут содержать включения (то есть твердое тело не может иметь пустоты). Эта проблема может быть решена созданием двух твердых тел так, чтобы ни один из них не включил всю пустоту целиком.
Прим.: Если в конструкции определен стержень, чей узел примыкает к узлу объемного элемента, то функции стержня в конструкции таковы, как будто есть закрепленная связь в узле, который подключает стержень к объемному элементу.
См. также:
Правило знаков (объемные элементы).
