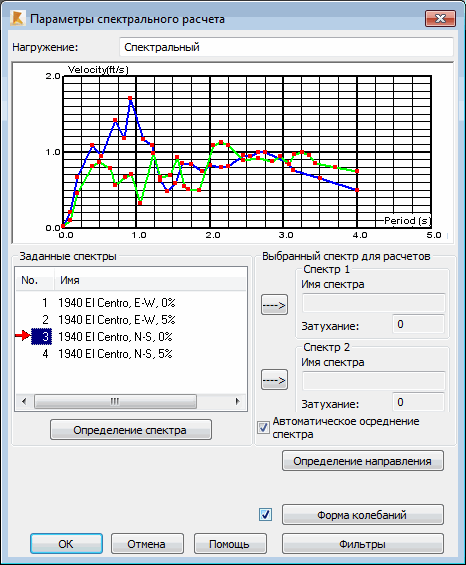

Это окно можно открыть, выбрав тип расчета - Спектральный расчет и нажав кнопку на ОК в диалоговом окне Новый вариант или нажав кнопку Установка параметров в диалоговом окне Тип расчета (при выборе типа расчета - Спектральный расчет).
В верхней части диалогового окна находится поле с координатной системой, в которой определяются спектры. Ниже расположено поле Определение спектра. Определенные пользователем спектры находятся в поле Заданные спектры.
При нажатии на кнопку Определение спектра можно в дополнительном диалоговом окне определить новый спектр или модифицировать существующий. Чтобы выбрать спектр, выберите один из определенных спектров в поле спектр в поле Заданные спектры и нажмите на верхнюю кнопку с символом →. Спектральный анализ конструкции будет выполнен для выбранного спектра, находящегося в поле Спектры для расчета. Имя выбранного спектра и затухание для этого спектра появятся в соответствующих полях, а в координатной системе наверху будет показан график спектра.
Более того, возможно автоматическое интерполирование спектров. Как только будет включена опция Автоматическое усреднение спектров, становится доступной опция выбора второго спектра. В этом случае будет выполнен расчет заданного спектра по следующей формуле.
где:
i - i-я форма колебаний
Ti – период i-ой формы колебаний
S 1 ,S 2 - возбуждения периода T I для первого и второго спектров, соответственно
A 1 ,A 2 — затухание для первого и второго спектров, соответственно
Ai – затухание для i-ой формы колебаний.
Кроме стандартных кнопок (ОК, Отменить, Помощь), нижняя часть окна содержит три кнопки: Определение направления, Остаточная форма и Фильтры.
Для спектрального расчета доступна также опция остаточных форм. Для расчета псевдостатических сил для остаточной формы колебаний поспупают следующим образом:
- Включают опцию Остаточная форма в диалоговом окне для определения спектрального варианта.
- Определяют частоту колебаний для этой формы колебаний, как частоту последней рассчитанной формы колебаний, или величину, определенную пользователем.
- Определяют коэффициент приращения для псевдостатических сил остаточной формы колебаний.
Назначение опции остаточной формы колебаний (так называемой псевдоформы) – учесть в спектральном расчете полную массу конструкции без увеличения числа рассчитываемых форм колебаний. Сумма масс, участвующих в вибрации конструкции, вычисленная в модальном расчете, возрастает с увеличением количества форм. Хотя, для того, чтобы получить 90-процентное участие масс, требуемое нормами, часто необходимо рассчитать большое количество собственных форм колебаний, что замедляет вычисления, и расчет длится дольше.
Назначение псевдоформы – определить дополнительную форму колебаний, включающую теряющийся процент участия масс, оцененный на основании предыдущих форм колебаний.
Величины псевдостатических сил дополнительной остаточной формы колебаний рассчитываются следующим образом.
- Псевдостатические силы для последовательных форм колебаний рассчитываются для принятого количества собственных форм колебаний.
- Для каждой формы колебаний и в каждом узле по каждому направлению X, Y, Z, масса, действующая здесь, рассчитывается, как результат деления величины псевдостатической силы на ускорение, соответствующее данной частоте на графике возбуждения колебаний.
- Значения массы в каждом узле суммируются для всех режимов в каждом направлении по осям X, Y, Z общей системы координат.
- Для получения теряющихся масс, не участвующих в рассчитанных собственных формах колебаний, полученные суммы масс вычитаются из массы конструкции, сконцентрированной в узлах. Например, из элементов сосредоточенной матрицы масс.
- Дополнительные массы затем умножаются на коэффициенты направления, определенные для данного спектрального варианта.
- Пользователь определяет, какая частота должна соответствовать дополнительной остаточной форме колебаний.
- На следующем этапе псевдостатические силы для остаточной формы колебаний рассчитываются как результат умножения величин масс в узлах для последовательных направлений на ускорение, соответствующее частоте на графике возбуждения колебаний.
- Псевдостатические силы для остаточной формы колебаний умножаются на коэффициент, определенный пользователем.
Результаты для остаточной формы рассчитываются, как и для любой другой формы, находя решение статического варианта, включающего псевдостатические силы.
