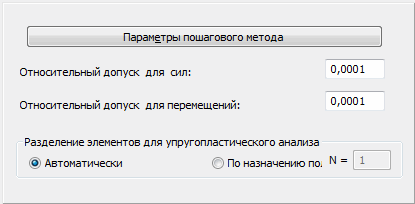

Чтобы получить доступ к параметрам расчета, необходимо перейти в раздел Расчет конструкции / Нелинейный расчет в диалоговом окне Рабочие настройки.
Здесь определяют относительные, допускаемые нормами величины отклонений как для остаточных сил, так и для смещений.
Упруго-пластический расчет
Выбирают опцию "Автоматически" для того, чтобы использовать длину элемента, определенную на вкладке Модель конструкции ("Расчет" > "Тип расчета").
Выбирают По назначению пользователя для ввода числа делений рассчитываемого элемента в поле N =. Находится вдоль длины элемента, и ему назначают сечение с упруго-пластическими характеристиками.
Чтобы определить следующие параметры нажимают на кнопку Параметры пошагового метода:
- число приращений нагрузок, используемое на одном итерационном шаге;
- максимальное число повторений для одного приращения нагрузки;
- величина уменьшения длины приращения;
- коэффициент сокращения длины приращений, используемый для изменения указанного числа приращений нагрузки;
- максимальное число поисков строки;
- контрольный параметр для метода "поиск строки";
- максимальное число соединений BFGS.
- Пост-итерационные операции:
- обновление матрицы жесткости после каждого под-приращения нагрузки в итерации;
- обновление матрицы жесткости после каждого повтора;
- сохранение результатов после каждого повтора.
