Рабочий процесс: краткое руководство по расчету энергопотребления с учетом концептуальных форм

Это рабочий процесс — краткое руководство для расчета энергопотребления на основе концептуальных форм — будет полезен новичкам при работе с Energy Analysis for Autodesk® Revit®, а также поможет при выполнении анализа базовой линии с использованием параметров по умолчанию.

Прим.: Доступно в разделе Преимущества для подписчиков Autodesk®.

1.	Создайте формообразующую модель.	Для расчета можно загрузить в проект семейство форм в контексте или создать форму в контексте непосредственно в проекте.
2.	Создайте формы перекрытий.	Выберите в среде проекта формообразующую модель и создайте формы перекрытий.
3.	Определите параметры энергопотребления.	Выберите вкладку «Анализ»панель «Расчет энергопотребления» («Параметры энергопотребления»). В диалоговом окне «Параметры энергопотребления» определите следующие параметры: Тип здания Расположение Для параметра Режим расчета выберите значение Использовать концептуальные формы.
4.	Создайте и просмотрите модель энергопотребления.	Выберите вкладку «Анализ»панель «Расчет энергопотребления» («Создать модель энергопотребления»). Просмотр полученной модели энергопотребления на 3D-виде.

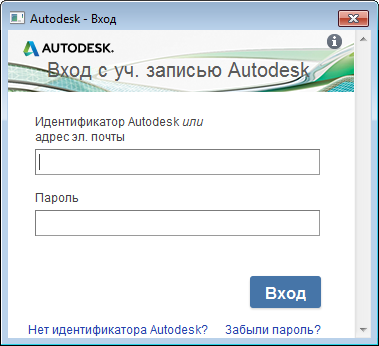

5.	Войдите в систему Autodesk® A360.	Для выполнения моделирования энергопотребления необходимо выполнить вход в систему Autodesk® A360. Нажмите кнопку «Вход в систему» Вход в Autodesk® A360 и введите идентификатор Autodesk и пароль.
6.	Запустите моделирование энергопотребления.	Откройте 3D-вид формообразующей модели и выберите вкладку «Расчет»панель «Расчет энергопотребления» («Запуск моделирования энергопотребления»).
7.	Введите имя расчета и укажите GBS проекта.	В диалоговом окне «Запуск моделирования энергопотребления» выполните следующие действия: Задайте имя для расчета. Выберите «Создать новый» для создания нового проекта Green Building Studio на основе параметров энергопотребления, заданных для модели. Нажмите кнопку «Продолжить».
8.	Просмотрите смоделированные элементы.	На текущем виде отображаются формообразующие зоны и экраны, а также их временные элементы размеров, не включенные в моделирование.
9.	Щелкните имя моделирования.	По завершении расчета появится соответствующее сообщение. Щелкните имя расчета в сообщении для просмотра результатов моделирования. Либо перейдите на вкладку «Анализ»панель «Расчет энергопотребления» («Результаты и сравнение») и выберите расчет из дерева проекта.
10.	Просмотрите результаты моделирования.	В диалоговом окне «Результаты и сравнение» просмотрите результаты расчета. Совет: Используйте вкладку «Параметры» для выбора таблиц, включенных в результаты, а также для настройки отображения данных расчета энергопотребления на вкладке «Результаты».
11.	Внесите необходимые изменения, проведите моделирование и сравнение.	При необходимости измените формообразующую модель и параметры энергопотребления. Удалите и создайте обновленную модель энергопотребления. После этого повторите шаги 5-6 для выполнения моделирования измененной модели. Для параллельного сравнения результатов моделирования выберите расчеты и нажмите кнопку «Сравнить» на панели инструментов.
