При подготовке модели к расчету энергопотребления можно использовать формы для создания пользовательских температурных зон.
Пользовательское тепловое зонирование можно применять для более точного отражения проектного замысла, если результаты автоматического теплового зонирования не соответствуют расчету энергопотребления модели. Например, может понадобиться смоделировать большой атриум, проходящий через несколько уровней, для которого должна быть предусмотрена отдельная температурная зона.
Пользовательское тепловое зонирование может быть полезно в следующих случаях:
- Расположение зон в здании уже известно.
- Большее значение имеет зонирование здания, а не общая форма.
- Модель энергопотребления создается для экспорта в gbXML, при этом необходимо особым образом настроить зоны.
Для выполнения пользовательского теплового зонирования создайте модель с использованием концептуальных форм (в модель могут быть включены также элементы здания) и определите следующие параметры в диалоговом окне «Параметры энергопотребления».
- Режим расчета: Использовать концептуальные формы или Использовать концептуальные формы и элементы здания
- Смещение канала: 0 (нуль)
- Разделить зоны по периметру: недоступно
Создайте зоны путем моделирования отдельных форм в формообразующем элементе. Для этого вырежьте один элемент из другого. При пересечении формы перекрытием в расчете создается отдельная формообразующая зона.

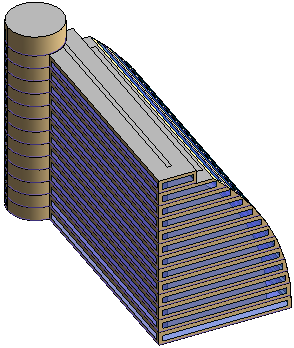

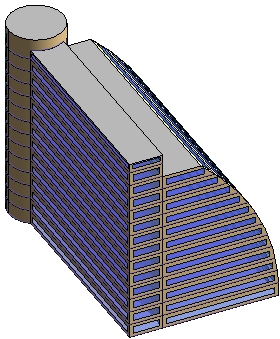

| Этот результат возникает при использовании одной формы для основного здания. | При определении формообразующей формы в основном здании будет получен другой результат. |
 |
 |
Чтобы создать атриум, создайте небольшую форму атриума с конфигурацией перекрытий, отличной от основной модели. Расположите элемент атриума в формообразующей модели.
