Относительный путь задает расположение связанного файла в рабочем каталоге, таком как папка проекта. Его местоположение определяется относительно главной модели. Абсолютный путь задает расположение связанного файла на локальном или сетевом диске.
В общем случае следует использовать не абсолютные пути, а относительные.
- При использовании относительного пути и последующем совместном переносе проекта и связанного файла в новый каталог связь сохраняется. При попытке поиска связанной модели средствами Revit используется ее местоположение относительно рабочего каталога.
- При использовании абсолютного пути и последующем переносе проекта и связанного файла в новый каталог связь нарушается. Revit пытается найти связанную модель в заданном каталоге.
Абсолютный путь может оказаться предпочтительным при связывании в проекте, предназначенном для совместной работы, например, в случае модели из хранилища, к которой требуется предоставить доступ другим пользователям. Как правило, такие файлы не перемещаются в другую папку.

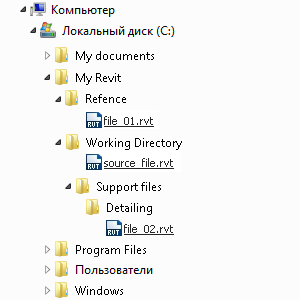

На следующей иллюстрации в качестве примера приведена простая структура каталогов.
В данном случае абсолютные и относительные пути определяются следующим образом: Обратите внимание на папку Working Directory ("Рабочий каталог"). Папка названа так в целях иллюстрации. Рабочий каталог может иметь любое имя.
| Файл | Абсолютный путь | Относительный путь |
|---|---|---|
| sourcefile.rvt | C:\My Revit\Working Directory\source-file.rvt | source-file.rvt |
| file_01.rvt | C:\My Revit\Reference\file_01.rvt | ..\Reference\file_01.rvt |
| file_02.rvt | C:\My Revit\Working Directory\Support Files\Detailing\file_02.rvt | Support Files\Detailing\file_02.rvt |

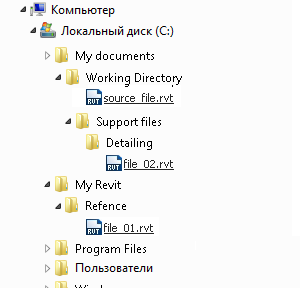

В случае перемещения или переименования рабочего каталога пути могут стать неразрешимыми и связь не будет работать. Например, на следующей иллюстрации рабочий каталог был перемещен в папку "Мои документы".
Все исходные абсолютные пути стали неразрешимыми, поскольку они указывают в определенное место. Относительный путь к файлу file_01.rvt также стал неразрешимым, поскольку файл находится вне рабочего каталога и не был перемещен вместе с ним.
