При связывании модели, содержащей другие связанные модели, образуются вложенные связи.
В главной модели можно отобразить или скрыть вложенные связанные модели. Отображение вложенных связей зависит от значения параметра "Тип связи", заданного для родительской модели.
- Наложение: вложенные модели не загружаются в главную модель и поэтому не отображаются в проекте.
- Прикрепление: вложенные модели загружаются в главную модель и отображаются в проекте.

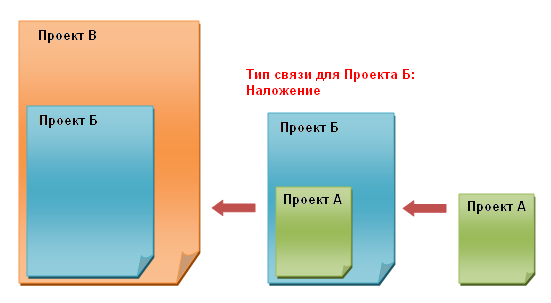

На следующей иллюстрации проект A представляет собой связанный проект в составе проекте B (т. е. проект В является родительской моделью для проекта A). Для проекта A параметру "Тип связи" в родительском проекте (проект B) присвоено значение "Наложение". При импорте проекта B в проект C проект A не отображается.

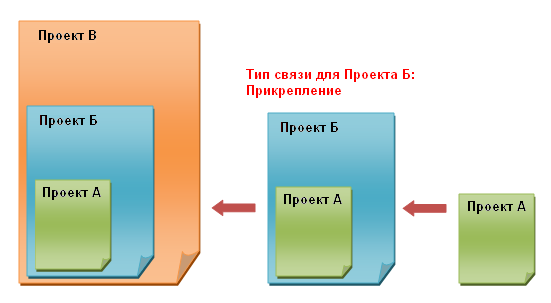

При изменении типа связи для проекта A на "Прикрепление" (в его родительской модели, проекте B) при импорте проекта B в проект C вложенная связь (проект A) будет отображаться.
Если в главной модели может отображаться вложенная модель, можно задать режим отображения вложенной модели на виде: с фильтром из главной модели, с фильтром, примененным к виду в связанной или вложенной модели, или без фильтров. См. раздел Фильтры просмотра для связанных моделей.
Если вложенная связь видима, с помощью клавиши Tab можно переключаться между экземплярами вложенной связи и просматривать свойства элементов во вложенной связи, как и при работе с другими связанными моделями. Помимо всего прочего, средство проверки пересечений применимо как к родительской связанной модели, так и к вложенным связанным моделям. (См. раздел Проверка пересечений.)
Видимые в проекте вложенные связи отображаются в категории "Связанные файлы" Диспетчера проекта под заголовком соответствующей родительской связи. Вложенные связи не отображаются в диалоговом окне "Диспетчер связей". (См. раздел Диалоговое окно "Диспетчер связей".)
