Экспорт стен, несущих перекрытий, полов и элементов, не несущих нагрузки

Стены, несущие перекрытия и все элементы, не несущие нагрузки, экспортируются в AutoCAD Architecture как элементы произвольной формы.

Формы могут быть преобразованы в следующие объекты в AutoCAD Architecture.

• Стены
• 3D тела AutoCAD
• Несущие перекрытия
• Крыши
• Пространства

Стены, двери и окна

В AutoCAD Architecture можно экспортировать несущие и архитектурные стены. Стены преобразуются в произвольные формы, для которых возможно преобразование в стены AutoCAD Architecture. Окна и двери в стене экспортируются как простые проемы, в которые могут быть вставлены окна и двери AutoCAD Architecture. Физическое представление окна или двери также экспортируется как экземпляр блока AutoCAD.

Пример

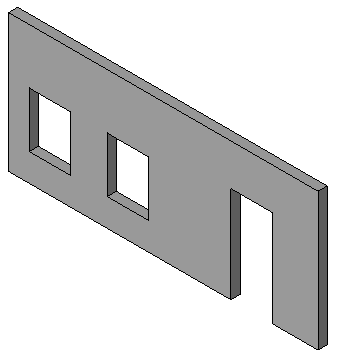

Стена с проемами в Revit

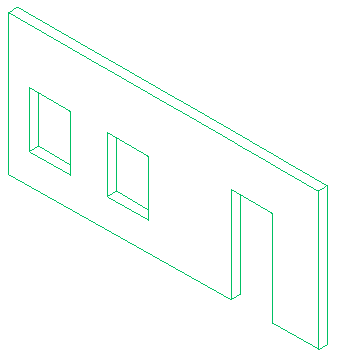

Форма AutoCAD Architecture, преобразованная в стену с проемами

Несущие перекрытия, полы и фундаменты

Несущие перекрытия, полы и фундаменты в Revit могут экспортироваться в AutoCAD Architecture как произвольные формы.

Важное замечание: При первом экспорте в приложение AutoCAD Architecture необходимо выполнить следующие действия:

В разделе "Экспорт" файла Revit.ini добавьте ключ ExportACAObjects и установите для него значение "1".

Экспорт элементов в AutoCAD Architecture

1. Создайте в Revit стены, несущие перекрытия и другие элементы, не несущие нагрузки.
2. Выберите "Экспорт""Форматы САПР" (Файлы DWG).
3. В диалоговом окне "Экспорт DWG" в разделе "Выберите настройки экспорта" нажмите ("Изменить параметры экспорта").
4. Укажите параметры экспорта на других вкладках, а затем нажмите кнопку "ОК".
5. В диалоговом окне "Экспорт DWG" в списке "Экспорт" выберите "<Набор видов/листов в сеансе>".
6. Выберите 3D вид для экспорта. См. раздел Наборы видов/листов для экспорта.
7. Нажать кнопку "Далее".
8. В диалоговом окне "Экспорт в форматы САПР" убедитесь, что в списке "Тип файлов" выбран тип "Файлы DWG AutoCAD (*.dwg)".
9. Нажмите "ОК".

   Выбранный вид экспортируется как файл DWG.

10. Чтобы открыть экспортированный чертеж в AutoCAD Architecture, выполните следующие действия:
    • Запустите AutoCAD Architecture.
    • Выберите "Открыть""Чертеж" и откройте экспортированный DWG-файл.

      При необходимости можно в AutoCAD Architecture изменить полученные формы или преобразовать их в стены, несущие перекрытия, скаты крыши, пространства или 3D-тела AutoCAD. Подробные сведения приведены в справочной системе AutoCAD Architecture.
