Связывание пометок DWF

Виды листа можно экспортировать как файлы DWF, помечать эти файлы, а затем связывать пометки с проектом.

Обычно участники проектной группы создают строительные чертежи на бумаге и сдают их руководителю проекта для проверки и нанесения пометок. После проверки изменения вносятся в проект вручную.

Для облегчения этого процесса Revit позволяет экспортировать виды на листах в файлы DWF. В файлах DWF можно наносить электронные пометки. Для этого используются различные программы, например Autodesk® Design Review. Затем нанесенные пометки подключаются к модели Revit. Подключение файла DWF к проекту Revit позволяет автоматизировать внесение изменений.

Приложение Autodesk® Design Review можно загрузить с веб-сайта по адресу http://www.autodesk.com/designreview-rus.

Ниже описана процедура публикации вида Revit, нанесения на него пометок и внесения изменений на основе пометок в проект Revit. Этот процесс называется round-tripping.

Прим.: Для работы с пометками необходимо экспортировать из Revit виды листов. См. раздел Листы.

Подключение пометок из файла DWF

1. Откройте в Revit вид листа и экспортируйте его в формат DWF, выбрав "Экспорт" ("DWF/DWFx"). См. раздел Экспорт в DWF.
2. В программе для работы с файлами DWF (например, Autodesk® Design Review) нанести пометки в файле DWF.

   В файле DWF пометки наносятся поверх элементов вида, опубликованного из Revit. Это напоминает нанесение пометок красного цвета на бумажный чертеж. После нанесения набор пометок в файле DWF можно подключить к модели Revit.

3. Подключение пометок к модели Revit:
   1. Вернитесь в Revit.
   2. Выберите вкладку "Вставка"панель "Связь" ("Пометка DWF").
   3. В диалоговом окне "Импорт/связь с файлом DWF" перейдите к файлу DWF с пометками, выбрать его и нажать кнопку "Открыть".

      Откроется диалоговое окно "Связь между наборами пометок и листами Revit". В столбце "Вид DWF" отображаются имена видов листов, помеченных в файле DWF. Столбец "Вид Revit" содержит соответствующие виды на листах. Если имя вида в файле DWF совпадает с именем листа в файле Revit, то имя листа в файле Revit автоматически добавляется в столбец "Вид Revit".

      Если имя листа в файле Revit изменилось с момента публикации в файл DWF, столбец "Вид Revit" для соответствующего вида DWF содержит надпись <Нет связи>.

   4. Если столбец "Вид Revit" содержит надпись <Нет связи>, выберите соответствующий вид на листе Revit. (Нажмите кнопку в столбце "Вид Revit" и выберите имя в списке).
      Прим.: Возможность выбора листов Revit позволяет подключить набор пометок к любому листу проекта. При этом следует учитывать размер основной надписи на листе.
   5. Нажать кнопку "ОК".

      Пометки файла DWF наносятся на лист как символы импорта. Пользователь не может изменить расположение пометок. Кроме этого, импортированные пометки нельзя копировать, поворачивать, удалять, группировать и создавать симметричные изображения на их основе.

      Пользователи Revit могут изменять некоторые параметры пометок, созданных в Design Review.

4. Изменение статуса пометки и добавление к ней примечаний:
   1. Выбрать пометку, созданную в Design Review.

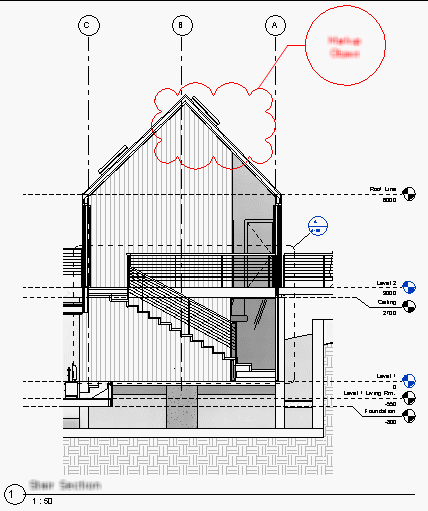

      Пример пометки приведен на иллюстрации ниже.


   2. На палитре свойств измените при желании значения свойств "Статус" и "Примечания".
   3. Нажмите кнопку "Применить".
   4. Сохраните файл Revit.

Изменения сохраняются и в связанном файле DWF. Просмотреть изменения можно в файле DWF, выбрав соответствующий объект пометки.
