指定初始充注单元和压缩单元的特性

在本任务中，您将指定运行压缩成型分析所需的特性

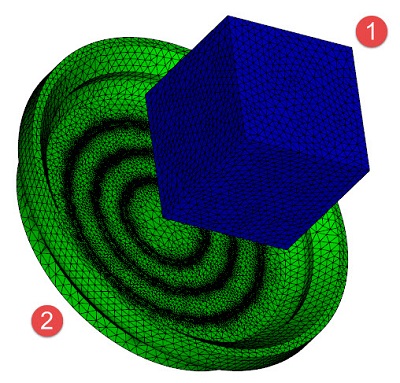

1. 旋转模型，以便可以选择蓝色立方体（如图中的 1 所示）。



   蓝色立方体表示聚合物充注，这应该是实际充注几何体的真实表现。有关“初始充注”的详细信息，请参见该帮助的“压缩表面”页面。
2. 单击 （“网格”选项卡 > “特性”面板 > “指定”）。
3. 选择“新建”下拉列表并选择“初始充注(3D)”，然后单击“确定”两次。
   注： 在这里可以随时编辑初始充注中的纤维取向。
4. 选择绿色零件（如上图中的 2 所示）。
5. 单击 （“网格”选项卡 > “特性”面板 “指定”）。
6. 选择“新建”下拉列表并选择“压缩单元(3D)”，然后单击“确定”两次。

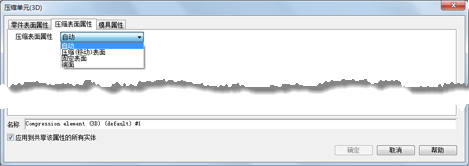

“压缩单元(3D)特性”对话框具有名为压缩表面特性的参数，软件使用该参数标识将发生压缩的位置。默认值为“自动”。您可以通过检查压缩表面特性结果来查看此参数。自动设置适用于大多数零件。有关“压缩单元(3D)”选项的详细信息，请参阅该帮助中的“压缩表面”。

单击下方的下一主题链接即可跳转至教程的下一任务。
