查看压缩成型工艺的压力机速度结果以确定零件的质量

在本任务中，您将查看压缩成型工艺的压力机速度结果。在本练习中，将评估工艺设置是否足以获取厚度在设计厚度的 3% 以内的零件，这是为该零件设置的容差。

查看压力机速度:XY 图的步骤

1. 在“方案任务”列表中单击“压力机速度:XY 图”。



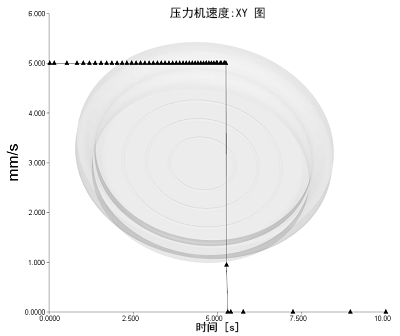

   “压力机速度:XY 图”结果显示整个分析期间压力机移动的速度，该结果将呈现在速度与工艺时间的 XY 图上。

   • 压缩阶段包含以下两个过程：
     • 速度控制下的压力机压缩。在这一过程中，压力机遵循为增量距离处的压力机压缩速度指定的输入值。
     • 作用力控制下的压力机压缩。在这一过程中，将计算出保持恒定的压力机作用力所需的压力机速度。
2. 将这些结果与工艺设置进行比较。



   根据结果，由于压力机在 5 秒后立即完全关闭，压力机压缩时间可能缩短。

单击下方的下一主题链接即可跳转至教程的下一任务。
