L'outil Soudeur lisse un maillage déchiré.
-
Groupe de fonctions Modifier > Effectuez une sélection. > Liste des modificateurs > Modificateurs espace objet > Soudeur
Cet outil soude les sommets ou les normales faces d'un maillage éditable. L'expression "Souder" des normales signifie faire en sorte que des sommets proches utilisent la même normale.
L'outil Soudeur s'utilise avec des maillages Tissu mis en cache à l'aide du modificateur Cache point. Ajoutez le modificateur Soudeur à la pile, au-dessus du modificateur Cache point. Il n'est pas nécessaire d'utiliser l'outil Soudeur lorsque le modificateur Tissu est actif dans la pile.

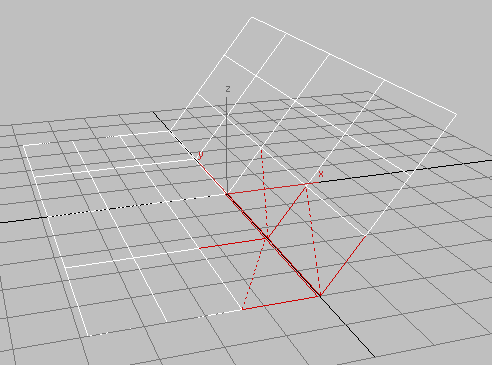

L'illustration ci-dessous présente un tissu constitué de deux plans. Les arêtes de la partie avant de la jointure entre les plans ont été sélectionnées.
Deux plans de tissu à souder

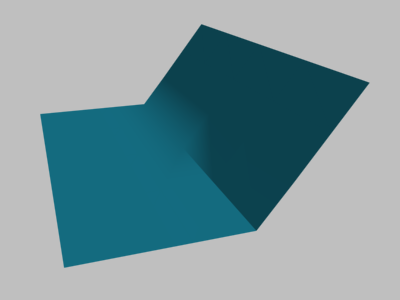

Soudage de normales avec l'option Ne pas souder les arêtes sélectionnées activée (par défaut)
.
Au niveau de la partie arrière de la jointure, les normales sur chaque plan sont assorties à l'intérieur de la distance Seuil.
Soudage de normales avec l'option Ne pas souder les arêtes sélectionnées désactivée
.
Les normales sont assorties tout au long de la jointure.
Soudage de sommets avec l'option Ne pas souder les arêtes sélectionnées activée (par défaut)
.
Le soudage de sommets assemble la géométrie du plan, mais les normales ne sont assorties qu'au niveau de la partie arrière de la jointure.
Soudage de normales avec l'option Ne pas souder les arêtes sélectionnées désactivée
.
Les sommets sont joints et les normales sont assorties tout au long de la jointure.
Interface
- Seuil
-
Définit un seuil pour le soudage des sommets. Lorsque deux sommets sont compris dans la distance, il sont soudés à des fins de lissage. Valeur par défaut : 0,1.
- Sommets/Normales
-
- Sommets Lisse le maillage en fonction de la proximité des sommets.
- Normales (valeur par défaut) Lisse le maillage en fonction des normales faces.
- Ne pas souder les arêtes sélectionnées
-
Lorsque cette option est activée, l'outil Soudeur ne soude pas les arêtes sélectionnées. Il se peut que vous ne souhaitiez pas lisser les plis entre les plans d'un maillage créé par Fabricant de vêtement. Sélectionnez les arêtes à un niveau inférieur de la pile. Valeur par défaut : activé.
