A propos de la préparation d'un ensemble Inventor comme contenu BIM

En tant que fabricant de produits utilisés dans le secteur AEC, vous pouvez avoir besoin de produire des modèles compatibles avec le BIM.

Les utilisateurs des logiciels de modélisation des informations sur le bâtiment (BIM) tels qu'Autodesk Revit s'attendent à recevoir des modèles simplifiés à utiliser.

Autodesk Inventor et Autodesk Configurator 360 (C360) fonctionnent conjointement pour soutenir vos efforts de création de contenu compatible avec le BIM et fournir ce contenu par le biais d'une interface Web conviviale.

Vous pouvez utiliser Autodesk Inventor pour créer le modèle entièrement détaillé et préparer la représentation BIM utilisée pour le modèle simplifié.

Configurator 360 est utilisé pour publier les modèles sur le Web, emplacement depuis lequel les utilisateurs AEC peuvent visualiser un modèle détaillé, le configurer en fonction des besoins et télécharger le modèle simplifié dans un format compatible avec Revit ou tout autre logiciel BIM.

Préparation de l'ensemble Inventor

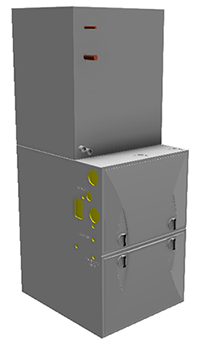

Créez un modèle de produit Inventor entièrement détaillé et configurable.
1. Créez un modèle basé sur des règles iLogic. Ces dernières peuvent être gérées par des paramètres, applicables à certaines valeurs ou plages de valeurs.
2. Utilisez un formulaire iLogic simple pour contrôler les paramètres visibles pour l'utilisateur AEC.
  Pour plus d'informations sur iLogic, reportez-vous aux rubriques suivantes :
Simplifiez le modèle en créant des représentations de vue de conception qui contiennent uniquement le contenu qui sera visible dans le modèle BIM exporté. Cette opération fonctionne avec la racine des ensembles et avec les sous-ensembles. A chaque niveau, vous devez masquer les composants qui :
1. Ne peuvent pas être vus par le destinataire du modèle (utilisateur Revit, architecte, etc.)
2. Relèvent de la propriété intellectuelle
3. Apportent peu à la représentation visuelle (par exemple, petites pièces telles que les attaches ou d'autres éléments qui ne permettent pas d'indiquer la taille/fonction, etc.)
Pour en savoir plus sur les représentations de vue, reportez-vous à la rubrique Pour créer, modifier et restaurer les représentations de vue.
En commençant à la racine de l'ensemble pour chaque sous-ensemble possédant une représentation de vue de conception BIM :
1. Définissez la priorité de sélection sur Composant.
2. Cliquez avec le bouton droit sur chaque sous-ensemble, puis choisissez Représentation.
3. Dans la boîte de dialogue, sélectionnez la représentation de vue de conception créée pour le modèle BIM.
4. Cliquez sur OK.
5. Renommez la représentation de vue de conception de niveau supérieur en "BIM". Cette opération est nécessaire car Configurator 360 utilise la représentation de vue de conception pour réaliser l'exportation. Vous n'avez pas besoin de procéder de la sorte pour les autres ensembles, mais il est tout de même conseillé de renommer les sous-ensembles pour maintenir la cohérence entre les différents noms.
  Remarque : Une fois le modèle enregistré, la représentation de vue de conception active s'affiche dans Configurator 360. La représentation de vue de conception BIM est utilisée pour l'exportation à un format BIM. Vous pouvez ainsi présenter le modèle détaillé à l'utilisateur AEC, mais cela permet également à cet utilisateur d'exporter le modèle simplifié et de l'utiliser.
Utilisez les outils de création MEP disponibles dans l'environnement Echange BIM d'Inventor pour ajouter les connecteurs BIM souhaités. Pour en savoir plus, consultez les sections suivantes :
Utilisez l'option Exporter les composants de bâtiment pour :
1. Ajouter des métadonnées BIM au produit. Grâce à Inventor, vous pouvez :
  1. Accéder à la liste OmniClass de Revit pouvant faire l'objet de recherches, ce qui vous permet de spécifier votre produit par rapport à Revit.
  2. Accéder aux propriétés du modèle que vous souhaitez exporter.
2. Spécifier l'orientation du modèle et le point d'insertion.
3. Cliquez sur le bouton "Appliquer les modifications" situé dans la partie inférieure de la boîte de dialogue Exporter les composants de bâtiment pour enregistrer les modifications sans créer de fichier BIM.
Recommandation : créez une iPropriété nommée "NomTypeFamilleRevit". La valeur sera utilisée en tant que nom du type de famille dans Revit. Il peut s'agir d'une chaîne statique pouvant être assignée automatiquement à l'aide d'une règle iLogic, de sorte qu'elle soit utilisée uniquement par les valeurs de paramètres définies.

Chargement vers Configurator 360

Lorsque le modèle est prêt pour être utilisé dans Configurator 360, avec le modèle ouvert dans Inventor, dans l'onglet Autodesk 360, cliquez sur Charger dans Configurator 360.

Remarque : C360 requiert un abonnement. Si vous n'avez souscrit à aucune offre, vous serez invité à utiliser une version d'évaluation. Sinon, si un autre utilisateur est l'administrateur de Configurator 360, les modèles peuvent être compressés et chargés via l'interface Web de ce logiciel.

Pour en savoir plus sur les prochaines étapes à suivre, reportez-vous à ces rubriques d'aide de Configurator 360 :

Utilisation du contenu BIM à la demande
Configuration du modèle de l'utilisateur final

Qu'est-ce qu'OmniClass ?

"Construction Classification System, aussi connu sous le nom d'OmniClass™, ou OCCS, est un système de classification dans le secteur de la construction. OmniClass s'avère utile pour réaliser de nombreuses tâches, notamment organiser des matériaux de bibliothèques, documenter des produits et fournir des informations sur le projet, en passant par la création d'une structure de classification pour les bases de données électroniques."

Pour en savoir plus sur OmniClass, accédez à www.omniclass.org.
