Affichage et masquage des pièces

Dans cette étape, nous allons aborder quelques techniques dont vous aurez besoin dans les prochaines étapes : navigation dans le modèle et masquer des pièces pour accéder à des pièces internes.

Navigation dans le modèle

Il existe trois méthodes pour naviguer (déplacer) le modèle : rotation, zoom et panoramique.

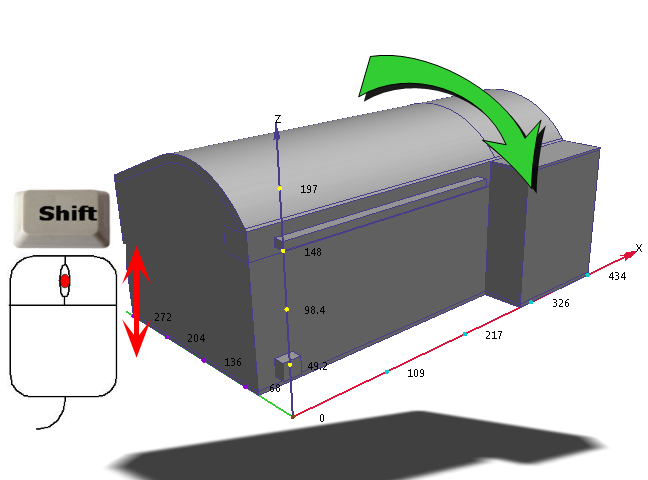

1. Pour faire pivoter le modèle, maintenez la touche Maj (du clavier) et le bouton du milieu de la souris enfoncés tout en déplaçant la souris :

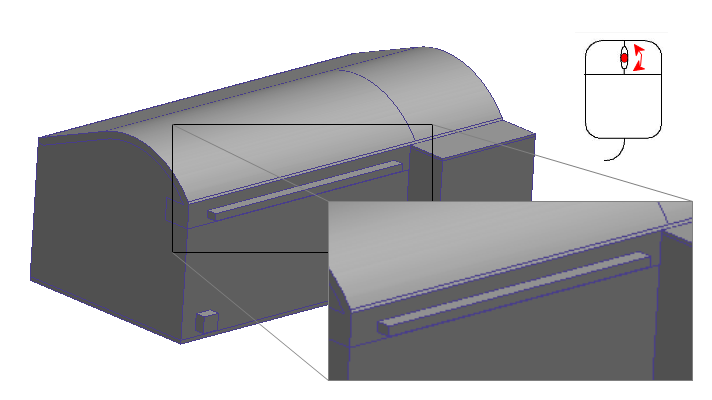

2. Pour effectuer un zoom, faites rouler la molette de défilement de la souris :

3. Pour effectuer un panoramique (déplacement) du modèle, maintenez le bouton du milieu de la souris enfoncé tout en déplaçant la souris :

Remarque : Ce mode de navigation est le mode par défaut pour les actions de souris dans Autodesk® CFD. Notez qu'il existe également un mode de navigation de Revit avec des actions de souris très similaires à celles dans Revit. Pour changer le mode, cliquez sur le bouton du menu de l'application (dans le coin supérieur gauche). Cliquez sur le bouton Options. Cliquez sur l'onglet Navigation, et sélectionnez Autodesk Revit depuis le menu Mode de navigation. Vous devez quitter et lancer Autodesk® CFD pour que les modifications prennent effet. Le choix du mode de navigation vous appartient, mais le mode d'actions de souris par défaut est utilisé dans cet exercice.

Remarque : Pour plusieurs procédures, vous devez masquer une partie extérieure de sorte que vous puissiez appliquer un paramètre à une pièce à l'intérieur du hall.

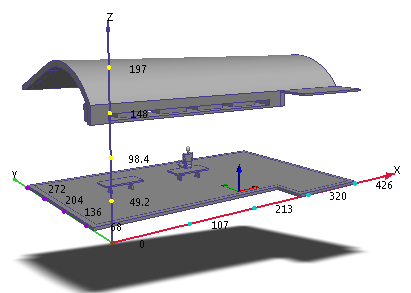

4. Pour voir l'occupant, masquez les éléments de mur et d'air en plaçant le curseur sur chaque élément, maintenez la touche Ctrl enfoncée, puis cliquez sur le bouton du milieu de la souris.

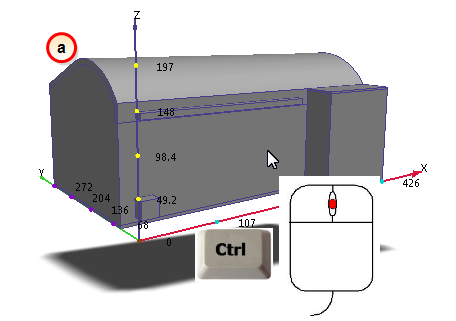

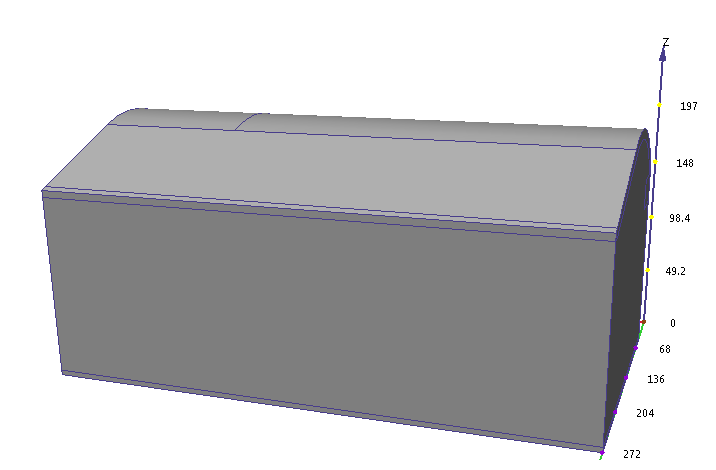

a. Masquez l'élément de mur.

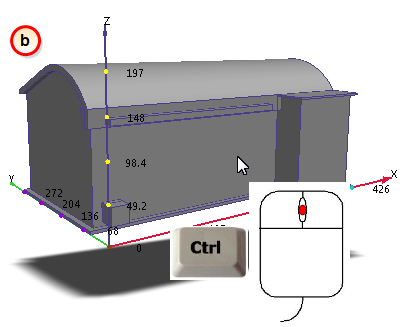

b. Masquez l'élément d'air.

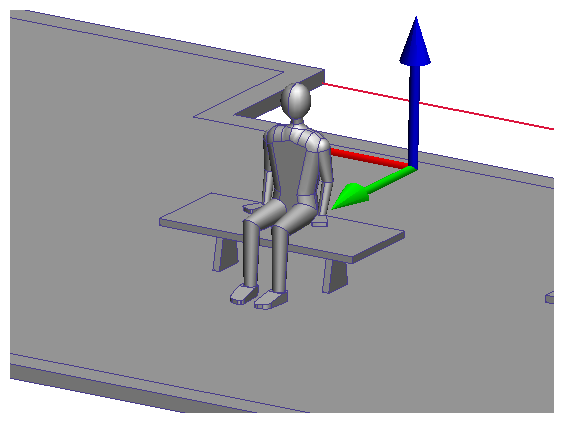

5. Faites pivoter le modèle et effectuez un zoom avant pour obtenir une vue correcte de notre ami.

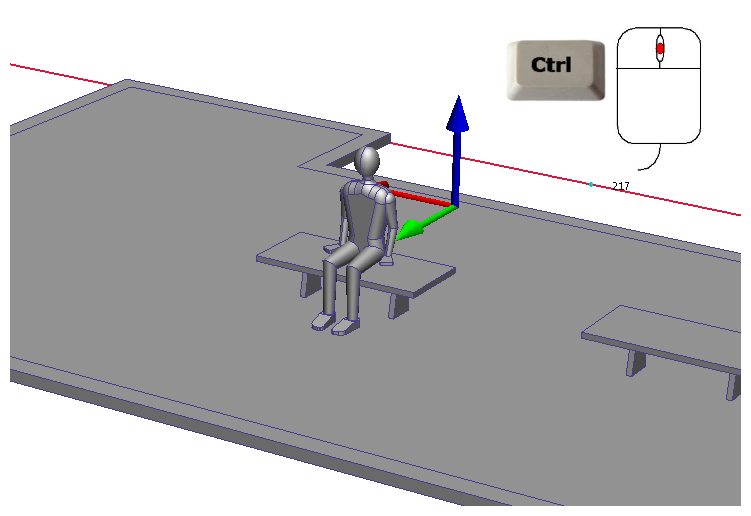

6. Pour afficher de nouveau tous les éléments, placez le pointeur de la souris en dehors du modèle, maintenez la touche Ctrl, puis cliquez sur le bouton du milieu de la souris.

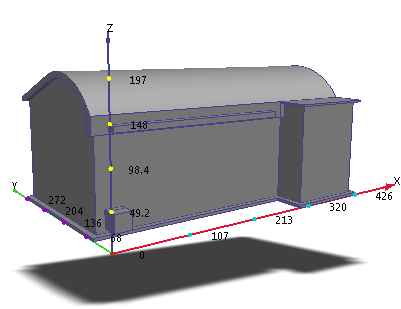

7. Pour voir l'ensemble du modèle, effectuez un zoom arrière.

Remarque : Sens ? Dans les prochaines étapes, vous devez faire pivoter, effectuer un panoramique et un zoom sur le modèle et masquer des éléments. Il est conseillé de se familiariser avec ces techniques, car elles sont vraiment très utiles.
