Quando si importa un file IFC, vengono creati file di disegno per ogni parte della struttura del progetto IFC. Verrà creato un riferimento esterno in un file host principale che rappresenta l'intero file IFC. Al termine del processo di importazione viene inoltre creato un file LOG in cui sono presenti un oggetto e i dati relativi alla posizione geografica. Il file viene salvato nello stesso percorso del file IFC importato. È possibile importare i file IFC in un progetto di AutoCAD Architecture o come disegni indipendenti.
Se al termine dell'importazione di un file IFC si desidera visualizzare componenti di visualizzazione degli oggetti quali superfici o vani, può essere necessario attivarli.

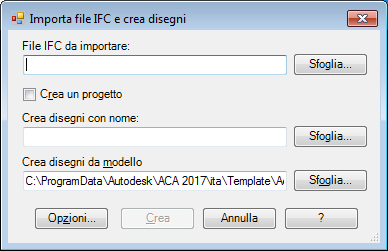

Durante l'importazione di un file IFC, è necessario specificare un nome per il disegno creato dal file IFC. Questo disegno contiene solo riferimenti esterni. Ad esempio, se si importa un file IFC e lo si denomina Small Office Building, verrà creato un file DWG denominato Small Office Building.dwg contenente tutti i riferimenti esterni corrispondenti a ciascun elemento della struttura di progetto del file IFC. Durante il processo di importazione, avviene quanto segue:
- Se nel file IFC era presente un disegno del sito, questo viene creato con i dati di campo. Se al file IfcSite non è assegnato alcun nome, viene creato un file di disegno del sito a cui viene aggiunto –Site. Se nel file IFC è stato specificato un nome IfcSite, viene creato un disegno di default con il nome Site.dwg. La posizione geografica è importata per default se il file IfcSite contiene la latitudine e la longitudine del sito. I dati geografici di un disegno con più riferimenti esterni vengono determinati in base al disegno host. Questa informazione è visualizzata nella finestra di dialogo Posizione geografica.
- Il processo di importazione contente di applicare automaticamente un nome al progetto o al file di disegno:
Se il file IFC è importato come... Procedere nel modo seguente... Un progetto di AutoCAD Architecture Il nome IfcBuilding viene utilizzato con il nome progetto. Importante Nota: In AutoCAD Architecture, come nome IfcBuilding viene utilizzato il nome di progetto specificato nella finestra di dialogo Esporta in IFC. Ciò avviene quando si importa un file IFC creato originariamente in AutoCAD Architecture.Disegni non appartenenti al progetto Al nome del disegno creato viene aggiunto il nome del progetto originario. Utilizzando l'esempio Small Office Building, il nome del disegno sarà Small Office Building-Commercial Project.dwg, poiché Commercial Project è il nome IfcBuilding presente nel file IFC. - Viene creato un disegno per ogni IfcBuildingStorey contenuto nel file IFC. I file vengono creati e denominati aggiungendo il nome dell'IfcStorey al nome del disegno. Nel file di progetto vengono creati riferimenti a questi file.
- Gli oggetti nei file con colori impostati su 0, 0, 0 o 255, 255, 255 vengono visualizzati per default con l'indice ACI (AutoCAD Color Index) 7 assegnato.
