Come smussare un angolo specificando le distanze (AutoCAD Mechanical)

È possibile smussare un angolo specificando le distanze su entrambi i lati dello smusso.

1. Fare clic su scheda Iniziogruppo Editamenu a discesa RaccordoSmusso. Trova
2. Fare clic su <scheda corrente>gruppo Opzioni smussoDistanza. Trova
3. Nella barra multifunzione, gruppo Opzioni smusso, verificare i valori di lunghezza e smusso. Per modificare le lunghezze di smusso:
   1. Fare clic su <scheda corrente>gruppo Opzioni smussoelenco a discesa Primo smusso. Trova
   2. Selezionare un valore per la prima lunghezza.
   3. Fare clic su <scheda corrente>gruppo Opzioni smussoelenco a discesa Secondo smusso. Trova
   4. Selezionare un valore per la seconda lunghezza.
4. Fare clic su uno spazio vuoto nell'area di disegno.

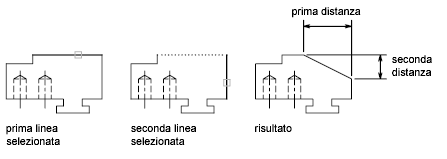

5. Selezionare la prima linea che forma l'angolo.
6. Selezionare la seconda linea che forma l'angolo.
7. Premere ESC per uscire dal comando.
