Przekształcanie elementów ogólnych na części produkcyjne

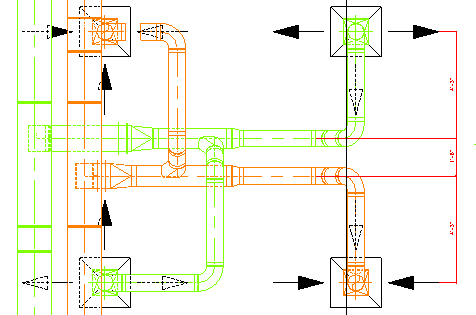

Za pomocą narzędzia Projekt do produkcji można przekształcić model projektu z elementami MEP programu Revit na model produkcyjny MEP z częściami produkcyjnymi o poziomie szczegółu 400 MEP.

Można przekształcić wybrane części bądź całą sieć kanałów lub rurociągów. Narzędzie Projekt do produkcji zapewnia bardziej efektywny proces roboczy, ponieważ model produkcyjny nie musi być ponownie rysowany od podstaw. Wynik przekształcania jest oparty na algorytmie linii projektu stosowanym w produktach Autodesk Fabrication i wykorzystuje te same elementy, które są dostępne w produktach Autodesk Fabrication.

Film: Przekształcanie modelu projektu MEP na model produkcyjny w programie Revit

Czasami może okazać się konieczne utworzenie skojarzenia między częścią rodziny programu Revit i częścią programu Autodesk Fabrication. Aby uzyskać więcej informacji na temat tego, jak to zrobić, zobacz temat Przypisanie rodzin programu Revit MEP do części produkcyjnych MEP.

Uwaga:
  • Wybrana usługa powinna zawierać wszystkie rozmiary używane przez wybrane elementy projektu.
  • Oznaczenia na elementach projektu są usuwane podczas przekształcania na części produkcyjne MEP.
  • Aby uzyskać jak najlepsze wyniki, należy się upewnić, że wybrana sieć projektu jest dobrze połączona.
  • Następujące części nie są obsługiwane w przypadku konwersji, ale pozostają połączone do elementów, które są przekształcane: urządzenia mechaniczne, akcesoria kanałów i rur, tłumiki, przewody i rury elastyczne, terminale wentylacyjne, tryskacze i osprzęt hydrauliczny.
  • Poniższe elementy i typy części nie są obsługiwane: wyrównanie, odwadniania elektryczne, symetryczne elementy złączne. Należy również zauważyć, że nachylone rury i kanały nie są w pełni obsługiwane.
  • Następujących elementów nie można przekształcić poprawnie: przyłącza, które nie są wyrównane do środka, niewspółśrodkowe przejścia, łączniki z otwartymi złączami, przebieg połączony ze sprzętem z przejściem.
  • Przyłącza wentylacyjne podłączone do powierzchni kanału zostaną rozłączone.
  • Podczas używania tego polecenia zawartość, która nie jest dostarczana przez firmę Autodesk, może częściej powodować błędy.
  1. W obszarze rysunku wybierz przebieg elementów założenia projektowego. Użyj klawisza Tab, aby wybrać sieć kanałów lub rurociągów programu Revit.
  2. Kliknij kolejno kartę Zmieńpanel Produkcja(Projekt do produkcji).
    Uwaga: Jeśli nie zostało to jeszcze zrobione, określ Konfigurację produkcyjną i Wczytaj usługi.
  3. W oknie dialogowym Projekt do produkcji wybierz usługę i kliknij przycisk OK. Wybrana usługa odwzorowywana jest do kolekcji treści Elementy produkcyjne MEP z produktów Autodesk Fabrication.
  4. (Opcjonalnie) Można wyświetlić znaczniki odłączania dla złączy, które nie są aktualnie podłączone. Kliknij kolejno kartę Analizapanel Sprawdź systemy(Pokaż niepodłączone) i wybierz przynajmniej jeden z poniższych elementów:
    • Kanał
    • Kreska pionowa
  5. (Opcjonalnie) Za pomocą opcji Szybkie łączenie, Znajdź przebieg i wypełnij lub Przytnij/Wydłuż zamknij przerwy, które powstały podczas przekształcania na części produkcyjne.
