Części produkcyjne można edytować w programie Revit w celu zdefiniowania wymaganych wartości wymiarów i ustawień złączy.
Narzędzie Edytuj część umożliwia otwarcie okna dialogowego Edycja części. W tym oknie dialogowym można edytować wymiary i złącza części produkcyjnej. Można modyfikować tylko właściwości skojarzone ze złączami, które nie są połączone z inną częścią.
Możesz edytować część przed umieszczeniem poprzez wybranie jej z palety części produkcyjnych MEP. Można również edytować część po umieszczeniu w obszarze rysunku. Narzędzie Edycja części jest niedostępne dla podwieszeń.
- Wybierz część, którą chcesz edytować.
- Kliknij kolejno kartę Zmień | Umieść część produkcyjną
panel Opcje
(Edytuj część).

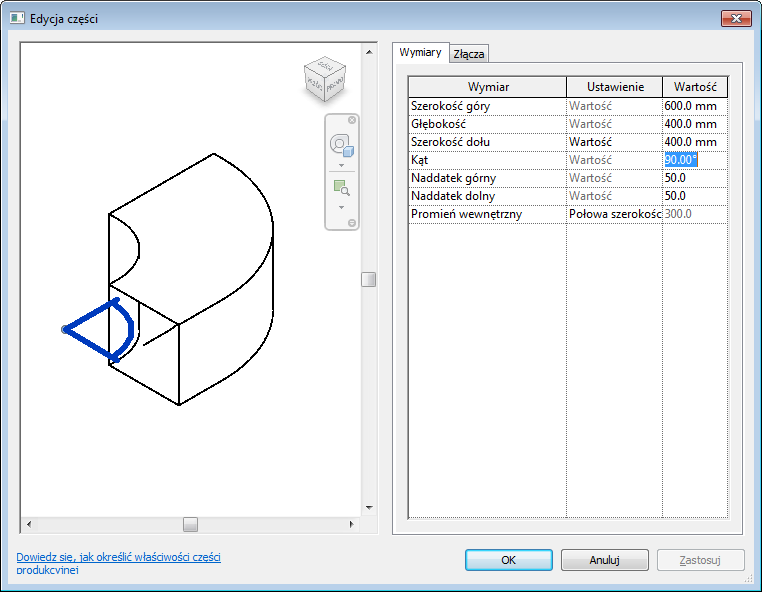

- W oknie dialogowym Edycja części edytuj właściwości na karcie Wymiary lub Łączniki. Można na przykład edytować wartość kąta dla promienia wygięcia.
- Kliknij przycisk Zastosuj, aby wyświetlić zmiany.
- Kliknij przycisk OK, aby zapisać zmiany.
Wskazówka: Można również dwukrotnie kliknąć część, aby ją edytować.
Panel podglądu wyświetla edytowane części. Użyj narzędzia nawigacyjnego ViewCube, aby zmienić orientację części w panelu podglądu.
