Hierarquias

Um dos mais ferramentas úteis na produção de animação computadorizada é a capacidade para vincular objetos para formar uma Cadeia. Ao vincular um objeto para outra, você cria uma relação principal-secundário. Transformações aplicadas ao pai também são transmitidos para objetos secundários. Uma cadeia também é referida como uma hierarquia do .

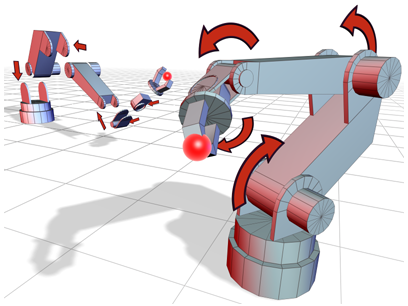

esquerda: Um braço robótico desmontados vinculados em uma hierarquia .

Direita: a montagem do braço robótico utiliza juntas de revolução .

Você pode encontrar os comandos para criar e manipular hierarquias nos seguintes locais na interface:

• Os botões Selecionar e vínculo e Desvincular seleção permitem criar e quebrar vínculos entre os objetos na sua cena.
• ossos sistema no painel Criar categoria sistemas permite criar uma hierarquia de estruturas. Você também pode criar ossos escolhendo Ferramentas de ossos no menu Animação. É possível ativar qualquer hierarquia de objetos para ossos selecionando a hierarquia e ativar ferramentas da estrutura da caixa de diálogo Propriedades de objeto Sobre o desenvolvimento de estrutura.
• painel de hierarquia contém comandos para controlar como os vínculos se comportam.
• Painel Movimento contém comandos para controlar como os vínculos se comportam ao usar um histórico dependentes (HD) Solver

As utilizações comuns para hierarquias

• Vincular uma grande coleção de objetos para um único principal, de maneira que possam ser facilmente ativado e transformam-se ao mover, rotacionar ou dimensionar o principal.
• Vincular o alvo da câmera ou a luz para outro objeto de maneira que acompanha o objeto através da cena.
• Vincular objetos para dummy objetos para criar movimentos complexos ao combinar vários movimentos simples.
• Vincular objetos para simular estruturas soldado para animar personagens ou montagens mecânicas.

Partes de uma hierarquia

A relação entre os objetos vinculados juntos em uma hierarquia é similar a uma família árvore.

Principal

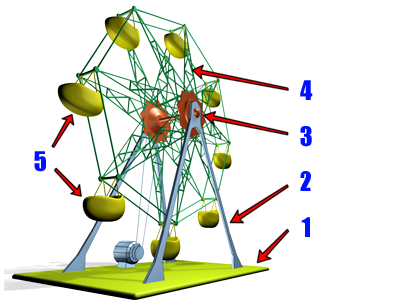

Objeto que controla uma ou mais filhos. Um objeto principal é controlada por outro objeto principal superior. Na figura a seguir, os objetos 1 e 2 são os objetos principal.

Secundário

Objeto controlada por meio de sua vista principal. Um objeto secundário também pode ser principal de outras secundários. Na figura a seguir, os objetos 2 e 3 (o suporte e cubo) são os filhos de objeto 1. Objetos de 5 (instalações) são os filhos de objeto Ferris 4, o círculo.

Elementos antecessores

O principal principal e todas as principais de um objeto secundário. Na figura a seguir, os objetos 1 e 2 são elementos antecessores de objeto 3.

As instalações do círculo Ferris são os filhos de círculo, em vez de um filho da base e o suporte de objetos, como mostrado a seguir na hierarquia.

Descendentes

Secundários e todos os secundários de secundários de um objeto principal. Nas figuras, todos os objetos são descendentes do objeto 1.

Hierarquia

Coleção de todos os principais e secundários vinculados juntos em uma estrutura.

Raiz

Um objeto pai que é superior a todos os outros objetos na hierarquia. Todos os outros objetos são os descendentes do objeto raiz. Nas figuras, objeto 1 é a raiz.

Subárvore

Todos os descendentes do pai selecionada. Na imagem abaixo, a rotação do cubo, Ferris círculo e instalações representam a subárvore sob o suporte de objeto.

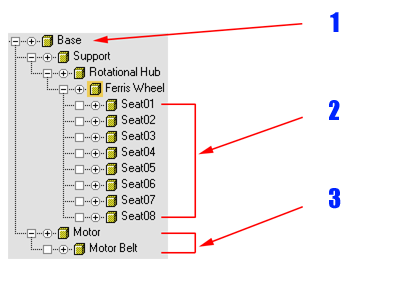

Exemplo de uma estrutura hierárquica :

1. raiz

2. deixa

3. subárvore

Ramo

Caminho através da hierarquia de um principal para um único descendente. Na imagem acima, o suporte do cubo, rotação e Ferris círculo objetos compreendem uma ramificação da raiz para a folha de objetos (instalações).

Folha

Objeto secundário que não tem filhos. O objeto mais baixo de um ramo. Na imagem acima, o assento objetos são objetos individuais.

Vínculo

Conexão entre a vista principal e a dependente. Um vínculo transmite informações de posição, rotação e escala do pai e filho.

Giro

Define o centro local e o sistema de coordenadas de cada objeto. Você pode considerar que um vínculo, como a conexão entre o giro de um objeto secundário, e o ponto de giro de sua vista principal.
