Aplica um padrão xadrez de duas cores ao material. Os mapas xadrez são mapas procedurais 2D, com um padrão de quadrados pretos e brancos como valor padrão. Os verificadores de componentes podem ser cores ou mapas.
-
Editor de material > Navegador de material/mapa > Mapas > Padrão > Verificador
Mapa xadrez usado para tolha de mesa e (composto) para piso de loja de sorvetes
Procedimentos
Para alterar a cor de um conjunto de quadrados:
- Em Implementação de parâmetros verificadores, clique em uma amostra de cor para exibir o Seletor de cores.
- Ajustar a cor.
- Clique em Fechar.
Para usar um mapa para um conjunto de quadrados:
- Em Implementação de parâmetros verificadores, clique em um botão de mapa para atribuir um mapa para uma cor.
Alternativamente, use o Editor de materiais Slate para ligar um mapa ao componente Cor 1 e Cor 2.
Para suavizar a aresta entre as cores de verificador:
- Os parâmetros verificadores aumentam o valor de suavização.
Quando a suavização é igual a 0,0, há uma aresta dura entre as cores do verificador. Valores positivos baixos suavizam ou desfocam os limites do verificador. Valores mais suaves e maiores podem desfocar todo o material.
Para alternar os dois componentes verificadores:
- Em parâmetros verificadores, clique em Swap.

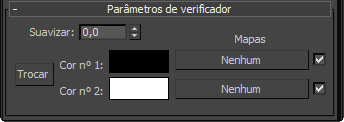

Interface
- Suavizar
-
Desfoca a arestas entre os verificadores. Um pouco desfoca muito.
- Alternar
-
Altera a posição dos dois verificadores.
- Cor nº1
-
Define a cor de um dos lados dos verificadores. Clique para exibir o Seletor de cores.
- Cor nº2
-
Define a cor de um dos lados dos verificadores. Clique para exibir o Seletor de cores.
- Mapas
-
Seleciona um mapa para uso dentro da área do verificador de cor. Por exemplo, é possível colocar um outro tabuleiro dentro de um dos verificador de cores.
As caixas de verificação ativam ou desativam o mapa associado.
