Controlador de limite

Atribuir controlador > Limite flutuante

Você pode aplicar um Controlador de limite à maioria dos tipos de controlador. O controlador limitado (ou seja, o controlador original) então aparece como um filho do Controlador de limite na hierarquia da Vista de trilha.

O Controlador de limite permite especificar limites inferiores e superiores aos valores de controlador disponíveis, restringindo o potencial intervalo de valores da trilha controlada. Por exemplo, em uma montagem mecânica, você poderia usar isso para restringir a rotação em uma parte que não gire além do intervalo de movimento padrão. Basicamente, quando uma trilha for limitada e o limite estiver ativo, você não poderá definir um valor para a trilha além do limite. Você pode aplicar um Controlador de limite a qualquer outro tipo de controlador. O controlador limitado (ou seja, o controlador original) então aparece como um filho do Controlador de limite na hierarquia da Vista de trilha.

Como o Controlador de limite não altera o controlador original, você pode ir e voltar com facilidade entre a animação original e a limitada ao alternar os limites. Mas se você recolher o Controlador de limite, o resultado será a animação limitada e a animação original não estará mais disponível.

O uso do Controlador de limite agiliza a configuração e a criação de animação. Ele elimina a necessidade de expressões ou de scripts para fazer a mesma coisa, aprimorando a facilidade com que você configura a automação em hierarquias e rigs, criando efeitos como evitar colisão, limites de junta FK etc.

Por exemplo, um Diretor técnico pode desejar atribuir limites a valores flutuantes que os animadores ajustarão para tornar a geração de poses mais fácil, impor padrões ou impedir inconsistências e erros. Um TD poderia usar limites para:

intensidade da luz
rotação do dedo
extensões de posição para gavetas deslizantes
campo de visão da câmera
limitação de resolução de patch suportado pelo mecanismo de jogo

Os riggers de personagem podem usar limites para criar relacionamentos complexos ou atalhos em rigs. Os exemplos incluem:

Ligue ossos de giro do pulso à rotação da mão, mas limite a rotação do giro de pulso ou da mão para parar rapidamente qualquer inversão que possa ocorrer.
Evite a tradução não natural de uma ajuda de cinemática inversa da spline, fazendo com que os valores de limite para suas trilhas de posição locais reajam ao ângulo ou à distância da ajuda dos ajudantes vizinhos.
Reaja a quando a cinemática inversa está desativada e corresponde aos limites do solucionador em cinemática inversa.
Limite a posição do destino de ângulo de giro da cadeia de cinemática inversa para o joelho de forma que ele nunca fique atrás do personagem. Ou seja, o destino está vinculado à raiz do personagem.

Casos de uso

A seguir, uma breve lista de exemplos de uso específico para o Controlador de limite:

Selecione as trilhas de Rotação Y de todos os ossos de dedo nas mãos de um personagem e atribua um Controlador de limite. Use o modo Definir chave para criar poses para os dedos nas extremidades dos intervalos de movimento e então use o menu ativado por clique com o botão direito do mouse comandos de Definir limite superior/inferior para limitar o movimento dos dedos.
Nota: Os limites são incluídos para Definir chave por meio da categoria Outros.
Você aplica um controlador Ruído à trilha Rotação X de um objeto de veneziana de janela para fazê-lo estremecer, mas o objeto faz interseção com o edifício na extremidade inferior de seu intervalo de movimento. Aplique um Controlador de limite à trilha e defina o valor Limite inferior para impedir a interseção.
Após o exemplo anterior, digamos que o vento arrancará a veneziana da janela do edifício no quadro 100. Se o controlador Ruído estiver em uma Lista flutuante com um Flutuante Bezier, você poderá ponderar o ruído como 0 no quadro 100, quando a veneziana é arrancada do edifício pelo vento. Nesse ponto, o animador criará uma chave para a animação. Os limites são desnecessários após o quadro 100. No quadro 99, você usaria Definir limite inferior. Em seguida, no quadro 100, você editaria o valor de Limite inferior para definir o limite como muito menor, essencialmente removendo o limite. Por fim, você deve definir quadros-chave para animar seu movimento após o quadro 100.

Limitações do controlador de limite

Considere as seguintes limitações dos Controladores de limite:

Os Controladores de limite não limitam juntas de cinemática inversa. Todos os solucionadores de cinemática inversa usam seus próprios limites e ignoram Controladores de limites. A cinemática inversa interativa usa controladores atuais, mas também tem seus próprios limites e, portanto, usar Controladores de limite com cinemática inversa interativa produzirá resultados imprevisíveis.
O Controlador de limite suporta somente Controladores flutuantes e, portanto, estará disponível somente sob o nome Limite flutuante.
Os valores dos limites inferior e superior são expressos nas mesmas unidades ou coordenadas como as usadas pelo controlador limitado. Portanto, por exemplo, os Limites flutuantes em uma trilha de Posição X estão em coordenadas locais e não em coordenadas globais.

Procedimentos

Exemplo: para usar o Controlador de limite:

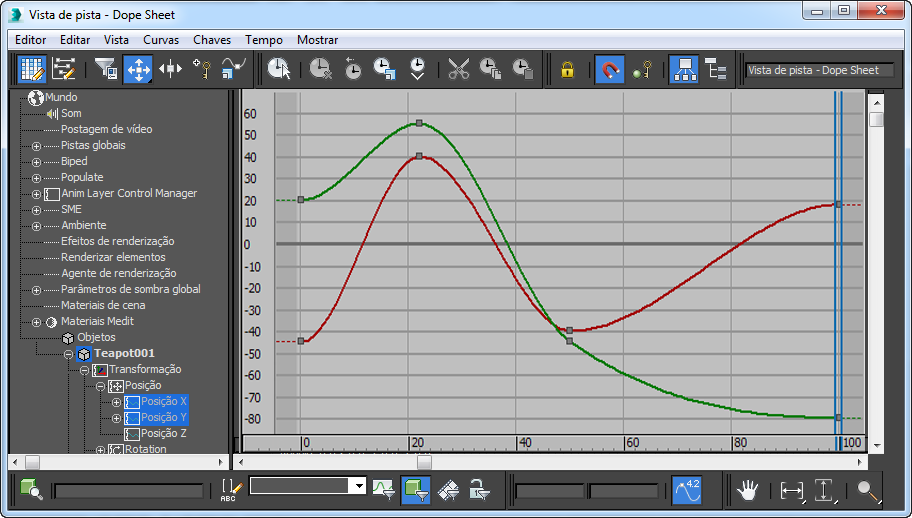

Comece com um objeto animado e abra o Editor de curva.
Neste exemplo, a posição do bule foi animada no eixo X entre extensões de cerca de -45 a 40 e no eixo Y entre extensões de cerca de -80 e 54.

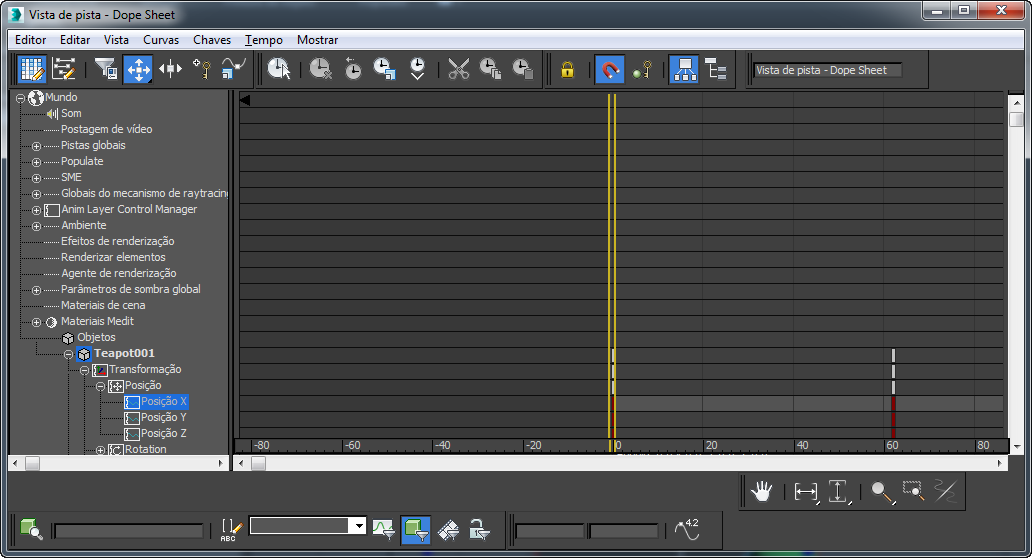

Atribua o Controlador de limite flutuante a uma trilha. Neste exemplo, o atribuiremos à trilha Posição X.

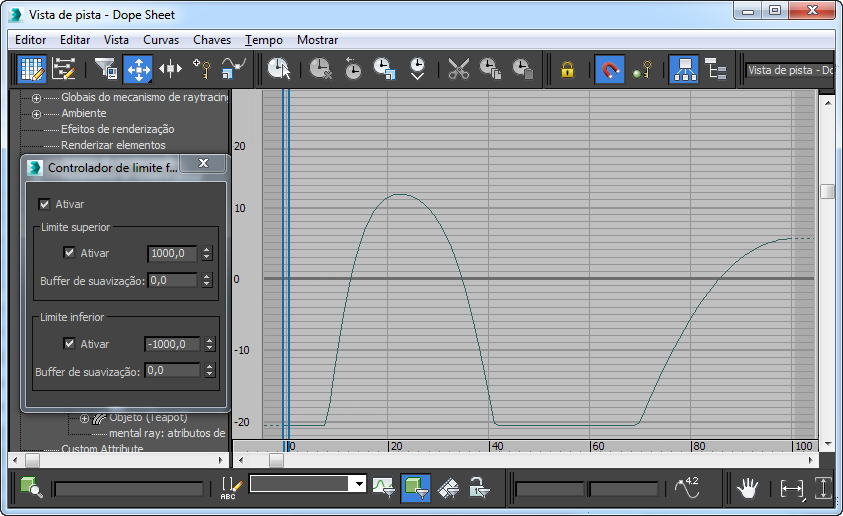

Isso abre a caixa de diálogo Controlador de limite flutuante, onde é possível definir limites e outros valores, mas talvez você ache mais fácil fazer isso de forma interativa. Portanto, por ora aceite os padrões fechando a caixa de diálogo.

A trilha mantém seu nome original (Posição X, neste exemplo), mas o ícone foi alterado para indicar que agora é um Controlador de limite e é expansível (consulte a ilustração na etapa a seguir).

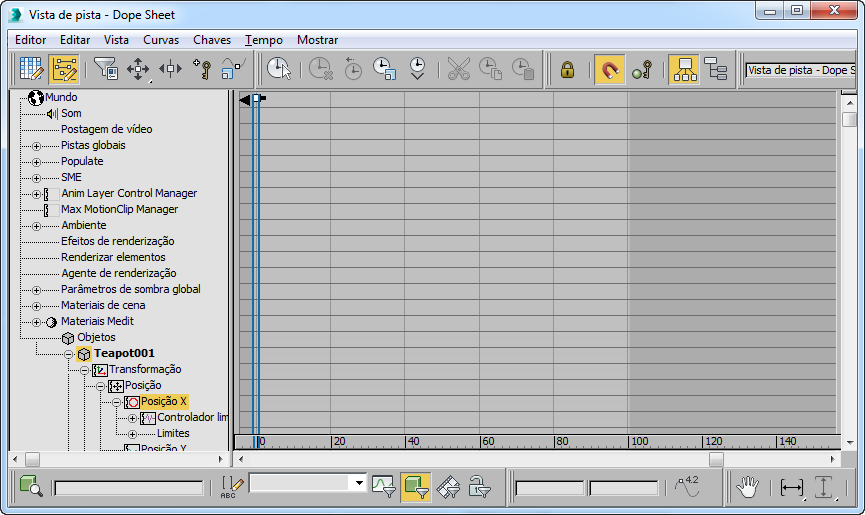

Expanda a trilha.

A hierarquia contém uma trilha filho, chamada Controlador limitado, e uma nova ramificação filho expansível, chamada Limites.
Clique na trilha Posição X e depois na trilha Controlador limitado para compará-las.
Como o movimento do eixo X original está dentro dos limites padrão, as duas trilhas são idênticas.
Desloque a animação até que a posição do eixo X esteja onde você deseja definir um limite. Neste exemplo, a posição é cerca de -20, onde definiremos um limite inferior.

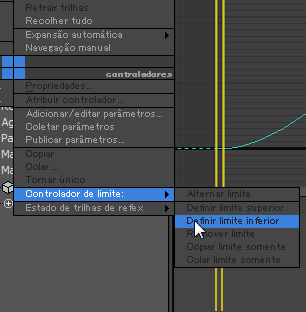

Realce a trilha Posição X, clique com o botão direito do mouse e, no menu ativado por botão direito do mouse, escolha Controlador de limite Definir limite inferior.

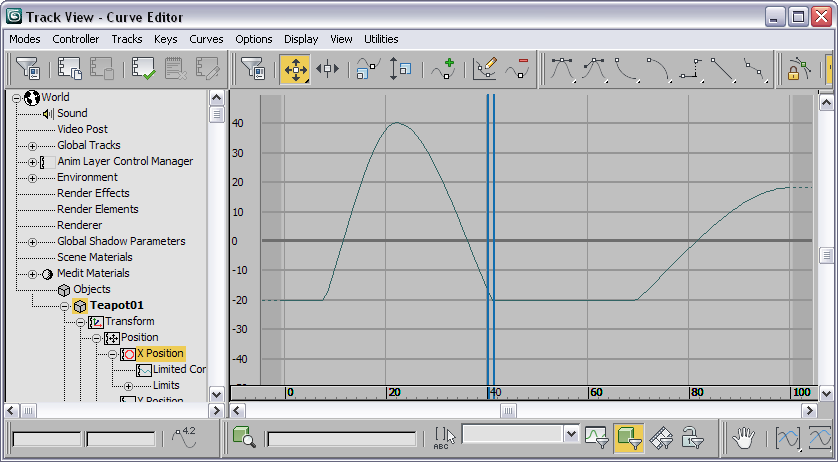

A curva de gráfico agora é cortada abaixo do limite inferior. Quando você deslocar a animação, o objeto não se moverá para além dessa posição.
Novamente, desloque a animação, pare onde você deseja definir o limite superior, clique com o botão direito do mouse na trilha Posição X e escolha Controlador de limite Definir limite superior.

Neste exemplo, definimos em cerca de 13. A curva de gráfico agora é cortada acima do limite superior e abaixo do limite inferior. O movimento resultante é, da mesma forma, restrito.
Desloque a animação.
O movimento no eixo X está limitado a ambas as extremidades. onde quer que o objeto originalmente tenha movido para além dos limites, agora ele se comportará como se estivesse atingindo uma parede.
Novamente, compare as duas trilhas.
A trilha Controlador de limite (Posição X) mostra claramente o recorte superior e inferior, enquanto a trilha Controlador limitado mostra o movimento original.

O movimento original ainda existe como a trilha Controlador limitado. Você pode restaurá-lo temporariamente alternando o Controlador de limite.
Realce a trilha Posição X e clique com o botão direito do mouse e escolha Controlador de limite Alternar limite.
Agora, quando você deslocar a animação, o objeto se moverá como antes.
Escolha Controlador de limite Alternar limite novamente para restaurar os limites
Você pode copiar o Controlador de limite de duas maneiras: somente os limites ou os limites e o movimento combinados. Primeiro, você copiará somente os limites.
Realce a trilha Posição Y e observe como a curva é diferente da trilha Posição X.
Realce a trilha Posição X e então clique com o botão direito do mouse e escolha Controlador de limite Copiar somente limite.
Realce a trilha Posição Y e então clique com o botão direito do mouse e escolha Controlador de limite Colar somente limite. Quando a caixa de diálogo Colar abrir, clique em OK para confirmar a colagem como uma cópia.
Agora, a trilha Posição Y também é limitada, usando as mesmas extensões da trilha Posição X, mas mantendo seu movimento subjacente original. Para verificar isso, compare a trilha Posição Y com sua trilha Controlador limitado filho.

Em seguida, você copiará a trilha Posição X limitada inteira para a trilha Posição Z, incluindo movimento e limites. Atualmente, a trilha Posição Z não é animada.
Realce a trilha Posição X e então clique com o botão direito do mouse e escolha Copiar.
Realce a trilha Posição Z e então clique com o botão direito do mouse e escolha Colar.
Compare as trilhas Posição X e Z e ambas com suas trilhas Controlador limitado filho. Cada par de curvas correspondente é idêntico. O movimento aparece como se o objeto estivesse atingindo a aresta interna de uma caixa.

Por fim, abordaremos as configurações de Buffer de suavização. Por padrão, cantos agudos são criados sempre que uma curva é limitada, causando alterações abruptas em movimento. Você pode suavizar esses cantos com os parâmetros do Buffer de suavização, resultando em um movimento mais natural.
Realce a trilha Posição X e então clique com o botão direito do mouse e escolha Propriedades.
Isso reabre a caixa de diálogo Controlador de limite flutuante.

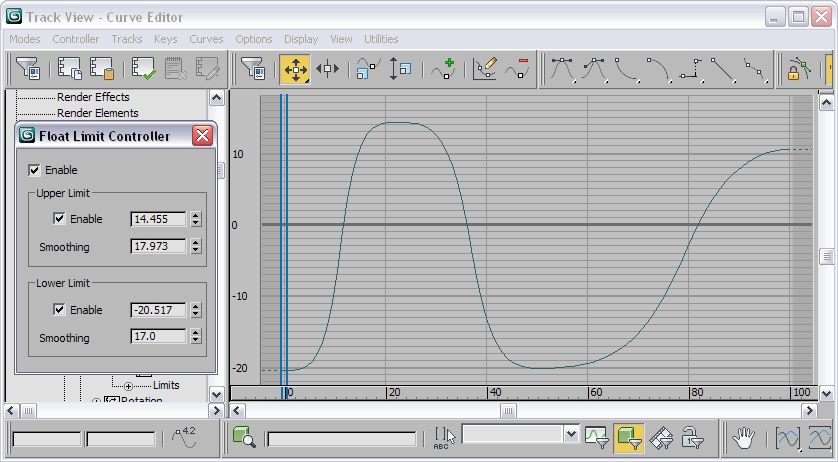

Use o grupo Limite superior girador Buffer de suavização para aumentar o valor do Buffer de suavização até onde ele puder ir.
À medida que você aumenta o valor, os cantos do limite superior no gráfico ficam mais suaves.

Observe que há um limite superior para esse valor. Nesse caso, é 34.973. Esse limite é determinado pelos valores das outras três configurações na caixa de diálogo.
Tente aumentar o grupo Limite inferior Buffer de suavização. Não é possível com o valor de suavização superior em seu máximo.
Diminua o valor superior de suavização e então aumente o valor inferior de suavização.

Agora você obtém a suavização nos limites inferior e superior.

Interface

A interface do Controlador limite engloba a caixa de diálogo Controlador de limite flutuante e vários itens do menu ativado por clique no botão direito do mouse.

Caixa de diálogo Controlador de limite flutuante

A caixa de diálogo Controlador de limite flutuante abre quando você atribui pela primeira vez o Controlador de limite ou quando você clica com o botão direito do mouse em uma trilha do Controlador de limite realçado e escolhe Propriedades.

Ativar: Controlador Alternar limites Quando desativado, os valores originais da trilha limitada estão em vigor. Quando ativado, os valores originais são limitados pelos valores Limite superior e Limite inferior.

Nota: Você pode ativar e desativar todos os Controladores de limite na cena simultaneamente com o comando Alternar limites, disponível no menu Animação do 3ds Max. Se alguns Controladores de limite estiverem ativados e se o resto estiver desativado, Alternar limites ativará todos.

Grupo Limite superior

Ativar

Alterna o limite superior definido pelo controlador. Quando desativado, nenhum limite superior é imposto. Padrão=ativado.

[Valor de Limite superior]

O valor mais alto permitido pelo Controlador de limite. Todos os valores acima desse valor no controlador original são recortados, ou seja, eles são definidos com esse valor, a menos que a suavização esteja em vigor. Padrão = 1000.0.

Você pode animar esse valor via enquadramento de chave e outros métodos padrão e manipular essa animação na Vista de trilha via a trilha Limite superior na ramificação Limites do controlador.

Buffer de suavização

Especifica um valor de suavização, de forma que os valores recortados no início e no fim de um intervalo recortado gradualmente aumentem e diminuam em vez de serem abruptamente nivelados.

O total máximo de suavização é determinado pelos valores de Limite superior e de Limite inferior. (Limite superior valor de Buffer de suavização) + (Limite inferior valor de Buffer de suavização) não pode exceder esse total. Para obter os resultados mais suaves possíveis nas extensões superior e inferior do recorte, defina o valor de Buffer de suavização como a quantidade máxima e então novamente como a metade desse valor e defina o outro Buffer de suavização com a mesma quantidade.

Você pode animar o valor de Buffer de suavização via enquadramento de chave e outros métodos padrão e manipular essa animação na Vista de trilha via a trilha Suavização superior na ramificação Limites do controlador.

Grupo Limite inferior

Ativar

Alterna o limite inferior definido pelo controlador. Quando desativado, nenhum limite inferior é imposto. Padrão=ativado.

[Valor de Limite inferior]

O valor mais baixo permitido pelo Controlador de limite. Todos os valores abaixo desse valor no controlador original são recortados, ou seja, eles são definidos com esse valor, a menos que a suavização esteja em vigor. Padrão=-1000,0.

Você pode animar esse valor via enquadramento de chave e outros métodos padrão e manipular essa animação na Vista de trilha via a trilha Limite inferior na ramificação Limites do controlador.

Buffer de suavização

Especifica um valor de suavização, de forma que os valores recortados no início e no fim de um intervalo recortado gradualmente diminuam e aumentem em vez de serem abruptamente nivelados.

Você pode animar o valor de Buffer de suavização via enquadramento de chave e outros métodos padrão e manipular essa animação na Vista de trilha via a trilha Suavização inferior na ramificação Limites do controlador.

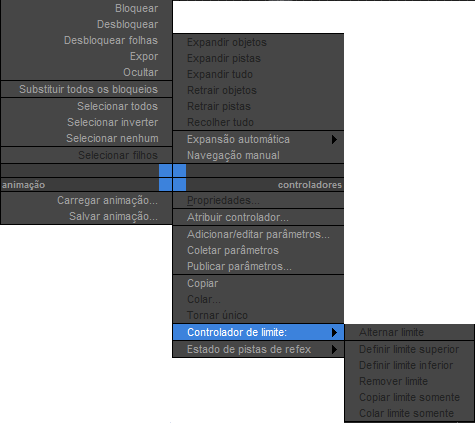

Menu ativado por clique com o botão direito do mouse do Controlador de limite

Para acessar o menu ativado por clique com o botão direito do mouse de Controlador de limite, realce uma trilha Controlador de limite na hierarquia de Vista de trilha e então clique com o botão direito do mouse e mova o cursor até o quadrante de Controladores item de menu do Controlador de limite.

Nota: Depois de usar Copiar limite em uma trilha do Controlador de limite, você poderá aplicar um novo Controlador de limite com os mesmos limites de qualquer trilha chamando Colar limite somente.

Alternar limite: Ativa e desativa o Controlador de limite. É igual à caixa de seleção Ativar da caixa de diálogo Controlador de limite flutuante.
Definir limite superior: Define um valor/chave na trilha Limite superior no quadro atual igual ao valor no quadro atual da trilha limitada. Se houver somente uma chave, o valor do limite será constante ao longo do tempo.
Definir Limite inferior: Define um valor/chave na trilha Limite inferior no quadro atual igual ao valor no quadro atual da trilha limitada. Se houver somente uma chave, o valor do limite será constante ao longo do tempo.
Remover limite: Exclui o Controlador de limite, restaurando o controlador original sem limites.
Copiar limite somente: Copia somente os valores de Limite e ignora o controlador limitado da trilha realçada.
Colar limite somente: Aplica-se somente aos valores de Limite copiados ou adiciona um Controlador de limite com os valores copiados caso ainda não exista um, mantendo os valores da trilha limitada original.
Assim como acontece com a colagem de trilhas do controlador, você pode colar os valores de Limite como uma cópia ou uma instância do Controlador de limite copiado, com a opção de substituir todas as instâncias do destino de colagem.
