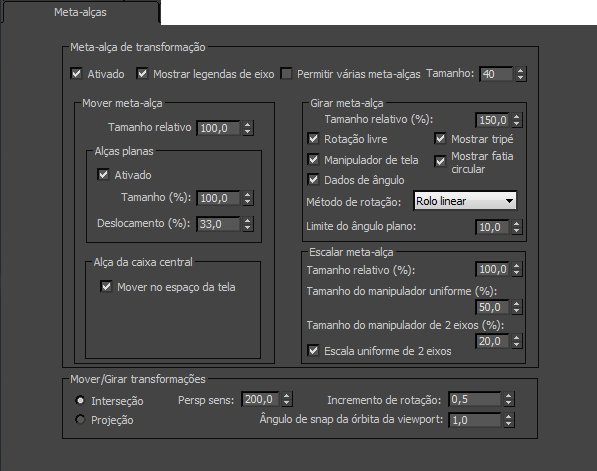

É possível definir a visualização e o comportamento das Meta-alças de transformação no painel de Meta-alças da caixa de diálogo Configurações de preferência.
Interface
Grupo de meta-alças de transformação
- Ativado
- Quando ativado, o 3ds Max utiliza o gizmo de transformação para ativar mais opções de movimento, rotação e dimensão. Quando desativado, um tripé básico é exibido com nenhuma especificidade de eixo.
- Mostrar legendas de eixo
- Alterna a exibição das legendas de eixo no gizmo de transformação.
Nota: A funcionalidade é mantida quando a opção Mostrar legendas de eixo for desativada.
- Permitir várias meta-alças
- Alterna a exibição de mais de uma meta-alça por vez.
Quando desativada, um gizmo de transformação é exibido para somente um objeto de cada vez em um conjunto de seleção.
Quando ativada e a configuração do submenu desdobrável do centro de uso
Utilizar centro do ponto de giro estiver ativa, cada objeto em um conjunto de seleção terá seu próprio gizmo de transformação.
- Tamanho
- Define o tamanho do gizmo de transformação com um percentual do tamanho do viewport. Faixa = 1 a 100.
Grupo Meta-alça de movimentação de grupo
- Tamanho relativo (%)
- Define o tamanho da meta-alça de Movimento, relativa ao valor do Tamanho do gizmo de Transformação. Faixa = 0,0 a 500,0.
- Alças planas
- As alças planas permitem restringir o movimento de objetos ao longo de combinações de dois eixos.
Ativas Ativa o uso de alças planas no gizmo de transformação.
Tamanho Define o tamanho das alças planas como um percentual da distância do deslocamento para os eixos ortogonais. Faixa = 0,0 a 100,0.
Deslocamento O percentual da distância a partir do eixo ortogonal da meta-alça para a extensão externa das alças do eixo principal.
Por exemplo, 0 = nenhuma alça plana; 100 = alças planas estendem-se assim como as alças do eixo principal.
- Alça da caixa central
-
A caixa central pode ser utilizada como uma alça para conversões restringidas paralelamente a um viewport.
Mover no espaço da tela Alterna o uso da alça da caixa central.
Grupo de meta-alça de rotação
- Tamanho relativo (%)
- Define o tamanho da meta-alça de rotação, relativo ao valor do Tamanho do gizmo de Transformação. Faixa = 0,0 a 500,0.
- Rotação livre
- Alterna a capacidade de rotacionar sobre qualquer combinação dos eixos.
Quando desativada, é possível rotacionar somente em torno de um eixo específico ou, se a alça da tela estiver ativada (consulte a seguir), girar paralelamente à tela.
- Exibir sistema de eixos ortogonais
- Alterna a exibição de um sistema de eixos ortogonais no ponto de giro. Este sistema de eixos ortogonais também destaca o eixo selecionado durante a rotação.
- Alça de tela
- Alterna a exibição da órbita da tela, que permite rotacionar um objeto paralelo a um viewport.
- Mostrar fatia circular
- Quando ativado, uma fatia circular sombreada atuará como um indicador visual da direção e da quantidade de rotação.
Nota: Ao rotacionar mais do que 360°, a fatia irá se sobrepor e o sombreamento se tornará cada vez mais intenso.
- Dados de ângulo
- Quando ativado, o feedback numérico aparece no viewport durante a rotação de eixo único, indicando o montante de rotação em torno do eixo X, Y ou Z.
- Lista suspensa do método de rotação
- Define o método de rotação da meta-alça:
-
Rolo linear: Rotacionar o apontador virtual arrastando em uma única direção, tangente à meta-alça de Rotação.
Nota: Uma alça tangente é exibida para mostrar a melhor direção ao arrastar o mouse.
- Manivela circular: Rotaciona o apontador virtual ao arrastar em torno da meta-alça de Rotação de uma maneira circular.
- Herdado R4: Desativa o comportamento do apontador virtual e utiliza o método de rotação do 3ds Max4.
-
Rolo linear: Rotacionar o apontador virtual arrastando em uma única direção, tangente à meta-alça de Rotação.
- Limite de ângulo do plano
- Determina quando o método da rotação da manivela circular automaticamente alternará para rolo linear, impedindo a perda de controle sobre a meta-alça.
Isso ocorre quando um eixo principal está próximo a 90 graus do plano de vista, tornando-o diferente para circular ao redor. Qualquer ângulo do plano de vista que for maior do que esta configuração utilizará o modo Manivela, mas qualquer ângulo igual ou menor do que esta configuração funcionará sempre como um Rolo linear.
Grupo de meta-alça de escala
- Tamanho relativo (%)
- Define o tamanho da meta-alça de Movimento, relativa ao valor do Tamanho do gizmo de Transformação. Faixa = 0,0 a 500,0.
- Tamanho da alça uniforme (%)
- Define o tamanho da alça para o dimensionamento uniforme (a distância do centro de transformação até a aresta da alça uniforme), como um percentual do tamanho da meta-alça de escala.
- Tamanho da alça de dois eixos (%)
- Define o tamanho da alça para uma dimensão não uniforme ao longo de dois eixos (a distância da aresta da alça uniforme até a aresta da alça de dois eixos), como um percentual do tamanho da meta-alça de escala.
- Dimensionamento de dois eixos uniformes
- Força o dimensionamento usando uma alça plana de dois eixos para ser uniforme.
Grupo de transformações de Movimento/Rotação
Controla a maneira como objetos selecionados podem ser movidos com o mouse em uma vista não ortográfica, como Perspectiva, por exemplo.
- Interseção Dispara um raio do ponto do mouse na tela. Isso facilita a movimentação de objetos, mas ao movimentar em direção ao horizonte, o objeto será movido a grandes distâncias.
- Projeção Projeta o movimento do mouse sobre o plano. Isso garante que não haja singularidades no horizonte e que o movimento seja sempre suave e estável. No entanto, pode ser difícil mover objetos quando o plano não estiver paralelo à tela.
- Persp Sens
- Define a sensibilidade do mouse para transformações de projeção.
- Incremento de rotação
- Especifica a quantidade de rotação gerada ao mover o mouse em 1 pixel. Baixa este valor para rotações angulares menores do que o padrão. 5 graus. Quanto menor o valor, será necessário um movimento mais intenso do mouse para rotacionar os objetos.
- Ângulo de snap da órbita do viewport
- Define o incremento de rotação do viewport em graus.
Ative o Snap de ângulo na barra de ferramentas principal e utilize Orbitar para girar uma viewport. Os snaps de rotação do viewport pelo valor definido aqui. O cursor de Órbita exibe um pequeno imã no canto superior esquerdo para indicar que o snap de ângulo está ativado.
