Quando o modificador de controle de Spline de cinemática inversa é aplicado a uma spline, é possível selecionar e transformar seus vértices sem precisar acessar o nível de subobjeto do vértice.
-
Selecione uma spline ou curva NURBS >
painel Modificar > lista de Modificadores > Controle de Spline de Cinemática Inversa
O modificador de controle de spline de cinemática inversa também pode inserir ajudas em cada localização de vértice para ajudar na movimentação dos vértices.
O modificador de controle de spline de cinemática inversa funciona ao inserir nós(pontos de controle) em cada vértice. Os nós podem, então, ser usados para vértices de controle, o que, por sua vez, altera a forma da spline.
Este modificador também funciona em curvas NURBS, colocando um nó em cada ponto de controle ou vértice (VC).
Utilize o modificador de controle de spline de cinemática inversa para preparar uma spline ou curva NURBS para uso com o solucionador de spline com cinemática inversa.

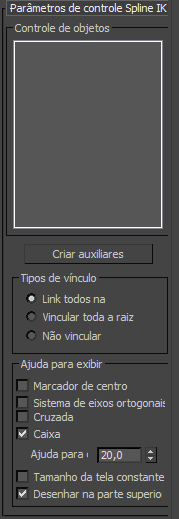

Interface
- Lista de Objetos de Controle
-
Quando as ajudas são criadas, os números de nós e seus nomes correspondentes aparecem aqui. O nó nº 1 é colocado no primeiro vértice da spline e outros nós são numerados em sequência.
- Criar Helpers
-
Insere uma ajuda em cada nó e exibe os números de nós e os nomes de Ajuda na área de Objetos de Controle. A exibição da Ajuda é baseada nas seleções no grupo de Exibição de Ajuda. As ajudas estão vinculadas pela criação, caso a opção de vínculo esteja selecionada no grupo Tipos de Vínculo.
Grupo Tipos de Vínculos
Estas opções fazem as ajudas serem vinculadas durante a criação.
- Vincular Todos na Hierarquia vincula cada ajuda a sua ajuda imediatamente anterior. Por exemplo, a ajuda no nó nº 3 está vinculada com a ajuda no nó nº 2, enquanto a ajuda no nó nº 2 está vinculada com a ajuda no nó nº 1.
- Vincular Todas à Raiz vincula cada ajuda com a ajuda no nó nº 1.
- Nenhuma Vinculação As ajudas não são vinculadas.
Grupo de Exibição de Ajuda
Ao clicar em Criar Ajuda, o 3ds Max pode posicionar um ou mais objetos de ajuda de ponto em cada nó, tornando mais fácil mover e animar os nós. É possível ativar a mais de um tipo de Ajuda.
- Marcador de ponto do raio
-
Coloca um pequeno ponto X-shaped ajuda em cada nó.
- Sistema de eixos ortogonais
-
Coloca uma pequena ajuda de ponto com formato de eixos ortogonais em cada nó.
- Cruz
-
Coloca uma pequena cruz ponto ajuda na cada nó.
- Caixa
-
Coloca uma pequena ajuda de ponto com formato de caixa em cada nó.
- Tamanho
-
Define o tamanho para helpers.
- Constante de tamanho da tela
-
Mantém os tamanhos de helpers constante independentemente do zoom extensão das viewports.
- Desenhar na parte superior
-
Exibe o helpers no topo de todos os outros objetos na cena para melhorar a distância de visibilidade em ocupado cenas.
Dica: Para alterar a exibição de helpers após a criação, selecione cada Ajuda e alterar as seleções no painel Modificar.
