Como importar dados para criar recursos

Essa seção descreve como você pode utilizar arquivos não nativos do Inventor que contêm montagens com várias peças e convertê-los em recursos leves para usá-los nos layouts do Factory Design. Há três etapas principais:

1. Importar um modelo.
2. Reestruturar a montagem.
3. Converter modelos em recursos.

Etapa 1: Importar um modelo

Na primeira etapa, você importará o modelo para convertê-lo em recurso. Para obter outros detalhes, consulteComo inserir um modelo em um layout do Factory.

1. Inicie o Inventor e clique Novo layout no guia Factory.
2. Selecione Inserir modelo no menu suspenso Layout da faixa de opções do Factory e localize o arquivo de montagem.
3. Verifique a posição do modelo, de forma que ela esteja no local desejado do eixo Z. Geralmente, a base da máquina fica sobre o chão.
4. Clique com o botão direito e selecione Concluído para posicionar o modelo.

   Se for necessário fazer mais ajustes, clique em Definir superfície do patamar para selecionar a face que será posicionada no chão e, a seguir, clique em Concluído.

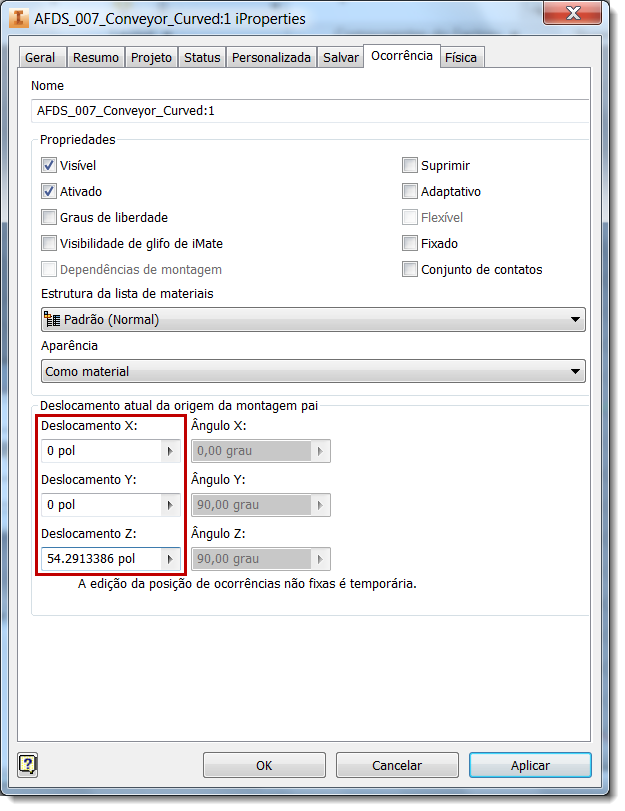

   Se o modelo original tiver um ponto de inserção predefinido, você poderá visualizar as coordenadas definidas e alterar as atuais para corresponder. Clique com o botão direito no navegador Modelo, selecione iProperties e, a seguir, clique na guia Ocorrência.

   Nota: O Deslocamento Z representa a superfície do patamar que você selecionou; logo, ela não precisa ser alterada.








5. Clique no ícone Salvar no topo da janela ou pressione Ctrl+S para salvar o arquivo.

Etapa 2: Reestruturar a montagem

Agora, você ajustará a estrutura do arquivo para refletir os recursos que você deseja criar.

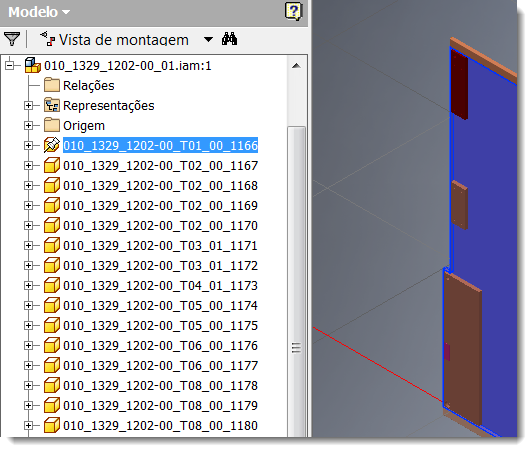

1. Clique em + ao lado da montagem importada no navegador Modelo.

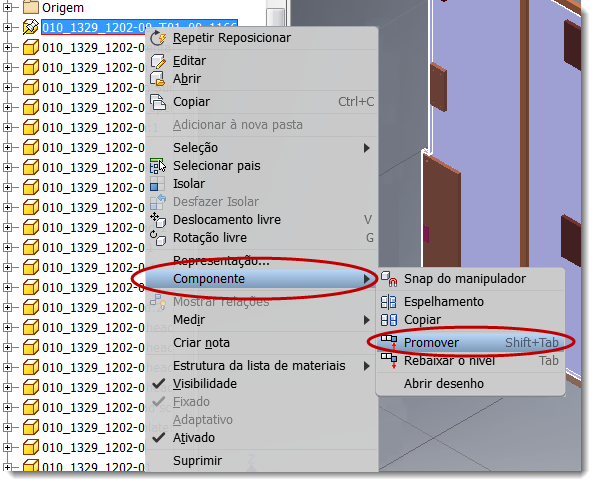

2. Localize um item para convertê-lo em um recurso. Clique com o botão direito do mouse, selecione Componente e, em seguida, selecione Promover.







   A mensagem "A operação de reestruturação pode provocar uma perda de operações..." é exibida. Selecione Sim para continuar.

   Nota: Você também pode arrastar e soltar itens no navegador para reorganizar e agrupar modelos.

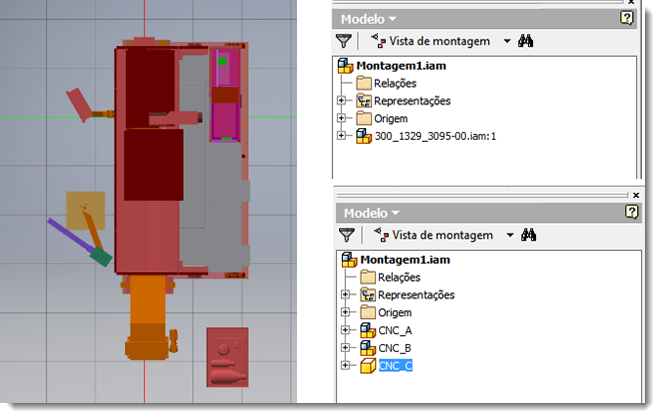

3. Repita a etapa 2 até que todos os itens sejam estruturados conforme desejado. Neste exemplo, o arquivo foi reestruturado para converter três itens (CNC_A, CNC_B, CNC_C) em recursos e para manter seus relacionamentos.








4. Clique no ícone Salvar no topo da janela ou pressione Ctrl+S para salvar o arquivo.

Como desativar o detalhe da montagem (opcional)

Esta seção descreve como controlar a visibilidade do componente usando a opção Suprimir e se aplica somente a montagens.

1. Localize uma montagem no navegador Modelo, clique com o botão direito e selecione Abrir.

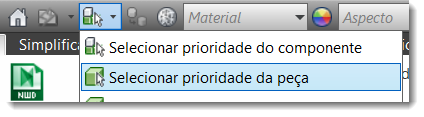

2. Na barra de menus, altere a prioridade da seleção para Selecionar prioridade da peça.








3. No modelo, localize um item para o qual você deseja desativar a visibilidade.








4. Selecione o item, clique com o botão direito e selecione Seleção > Tamanho do componente. O tamanho da peça selecionada é usado para pesquisar pelo modelo e realçar todos os itens menores ou com o mesmo tamanho. Altere o tamanho na caixa de diálogo para ajustar os critérios de seleção e, a seguir, clique na marca de seleção verde para iniciar a pesquisa.
5. Clique com o botão direito em um item realçado e selecione Suprimir para ocultá-lo da visualização. O item é exibido riscado no navegador.
6. Clique no ícone Salvar no topo da janela ou pressione Ctrl+S para salvar o arquivo.

Como configurar as opções de conversão

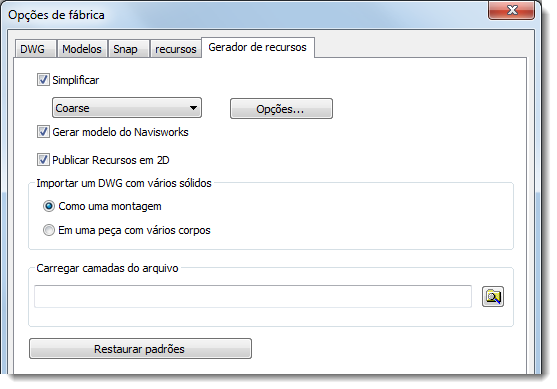

O comando Converter em recurso utiliza uma operação de contorno simplificado para simplificar arquivos. Configurar as opções de simplificação adequadamente é essencial para criar modelos leves. É possível definir as configurações de simplificação na guia Gerador de recursos em Opções do Factory.

As opções Baixo e Médio aparecem automaticamente na lista suspensa. Opções personalizadas também podem aparecer e são definidas na pasta User App Data (%AppData% \Autodesk\Factory Design Suite 2017\Simplification\). Clique em Opções para inserir configurações de simplificação adicionais.

Para obter informações sobre como personalizar configurações:

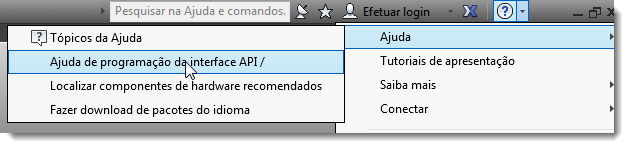

1. Realce Ajuda no menu suspenso ? do Inventor.
2. Selecione Ajuda de programação da interface API.








3. Procure por DerivedAssemblyDefinitionObject.

Etapa 3: Converter modelos em recursos

Agora você está pronto para criar os recursos. Para obter detalhes passo a passo, consulte Como converter componentes de montagem em recursos.
