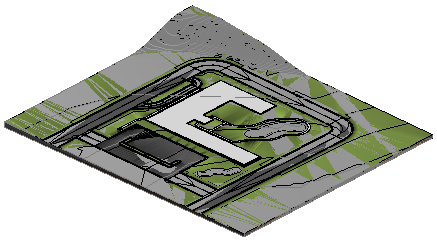

Você usou o Site Designer para definir a superfície topográfica base, e agora a planta do terreno (ou outra vista) contém duas versões da superfície topográfica.
Problema: a ferramenta Set Base Toposurface (Definir a superfície topográfica base) cria uma cópia de uma superfície topográfica existente no modelo do Revit. A superfície topográfica existente é atribuída para a fase existente. A nova superfície topográfica é atribuído para a fase Nova construção. A vista está exibindo ambas as superfícies topográficas, o que pode causar inconsistência de gráficos e outros resultados inesperados.
Solução: não exclua nenhuma das superfícies topográficas do modelo.
Para visualizar somente a nova superfície topográfica, altere o filtro de fase da vista para Exibir nova, como segue:
- No Navegador de projeto, clique no nome da vista para exibir suas propriedades na paleta Propriedades.
- Para Filtro de fase, selecione Exibir novo.
Esta alteração assegura que a nova superfície topográfica seja exibida na vista. Repita este processo para as outras vistas nas quais você desejar visualizar a superfície topográfica proposta e seus elementos do terreno.
