Sobre os conceitos do Site Designer

Antes de utilizar o Site Designer, saiba as como ele funciona de forma diferente do Revit.

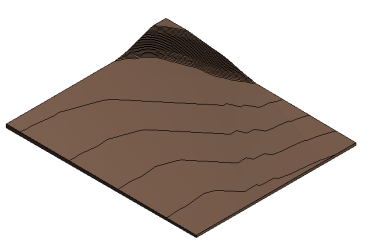

Superfície topográfica

A superfície topográfica é a base para todas as tarefas no Site Designer.

Antes de utilizar as ferramentas do Site Designer para criar elementos do terreno, criar (ou importar) de uma superfície topográfica no modelo do Revit. A seguir, use a ferramenta Site Designer para criar uma cópia da superfície topográfica original. A cópia se torna a superfície topográfica proposta que o Site Designer manipula.

A superfície topográfica original permanece no modelo do Revit com sua propriedade Criado na fase apropriadamente definido como Existente. A superfície topográfica proposta tem sua propriedade Phase Created (Fase criada) definida como New Construction (Nova construção). Para controlar qual superfície topográfica será exibida na planta de terreno e outras vistas, altere a propriedade Filtro de fase da vista. Consulte Criar uma superfície topográfica para Site Designer.

Nota: As fases Existente e Nova construção são valores padrão fornecidos com o software Revit. Sua empresa pode usar outros nomes para fases. Neste caso, atribua diferentes fases para a superfície topográfica original (existente) e para a superfície topográfica proposta.

Criar elementos do terreno

O Site Designer utiliza um conjunto de famílias personalizadas para criar elementos do terreno. Estas famílias definem os parâmetros e características que são específicos aos elementos do terreno.

Para criar um elemento de terreno (como uma sapata, rua ou meio-fio), crie uma linha ou um contorno fechado que define o esqueleto ou estrutura do elemento (a linha hospedeira). Por exemplo, para criar uma rua, crie um croqui de sua linha de centro. A seguir, o Site Designer adiciona a cota e definição para a linha hospedeira, transformando-a em todo o elemento do terreno. O Site Designer também faz as alterações correspondentes na superfície topográfica, se necessário.

Desenhe linhas hospedeiras para os elementos do terreno.	O Site Designer transforma as linhas em elementos do terreno e atualiza a superfície topográfica.

Para desenhar uma linha hospedeira use a Linha de modelo ou Linha de detalhe do Revit. A seguir, utilize a ferramenta do Site Designer para transformar a linha hospedeira do elemento do terreno.

Modificar os elementos do terreno

O fluxo de trabalho para modificar os elementos com o Site Designer é diferente do fluxo de trabalho típico no Revit. Consulte Modificar os elementos do terreno.

Excluir elementos do terreno

Para excluir um elemento de terreno criado usando o Site Designer, siga o fluxo de trabalho para modificar os elementos de terreno e, na caixa de diálogo Modify (Modificar), clique em Delete (Excluir).

Se você tentar excluir um elemento do terreno ao selecionar e pressionar a tecla Delete (ou ao clicar com o botão direito do mouse e selecionar Excluir), a superfície topográfica e outros elementos relacionados não serão atualizados de forma apropriada.

Modificar as famílias do Site Designer

As famílias utilizadas pelo Site Designer são famílias do Revit, que são armazenados em arquivos RFA.

Nota: Se você desejar alterar uma família do Site Designer, não use o Editor de família do Revit. Em vez disso, use o Family Manager (Gerenciador de família) apropriado do Site Designer, disponível na guia Site Designer da faixa de opções.
